Изображение рельефа на карте

Рельеф – это совокупность неровностей земной поверхности. Он состоит из гор, долин, оврагов, впадин и других форм. Однако карта является плоской. Поэтому для отобра­же­ния высот на картах придумано множество различных способов. Самыми распростра­нен­ными являются метод отмывки и метод горизонталей.

Что такое горизонталь?

На топографических и общегеографических картах рельеф чаще всего изображают при помощи горизонталей, или изогипс. Горизонтали можно представить себе в виде линий, которых достигает вода при различной высоте прилива. Береговая линия – это тоже горизонталь, высота которой 0 метров!

Горизонтали на картах наносятся через равные промежутки. Разность высот двух последовательных горизонталей называют сечением рельефа или высотой сечения рельефа. На крупномасштабных картах и планах сечение рельефа составляет обычно 1 м, 2 м или 5 м. Чем меньше масштаб карты, тем больше должна быть разность высот.

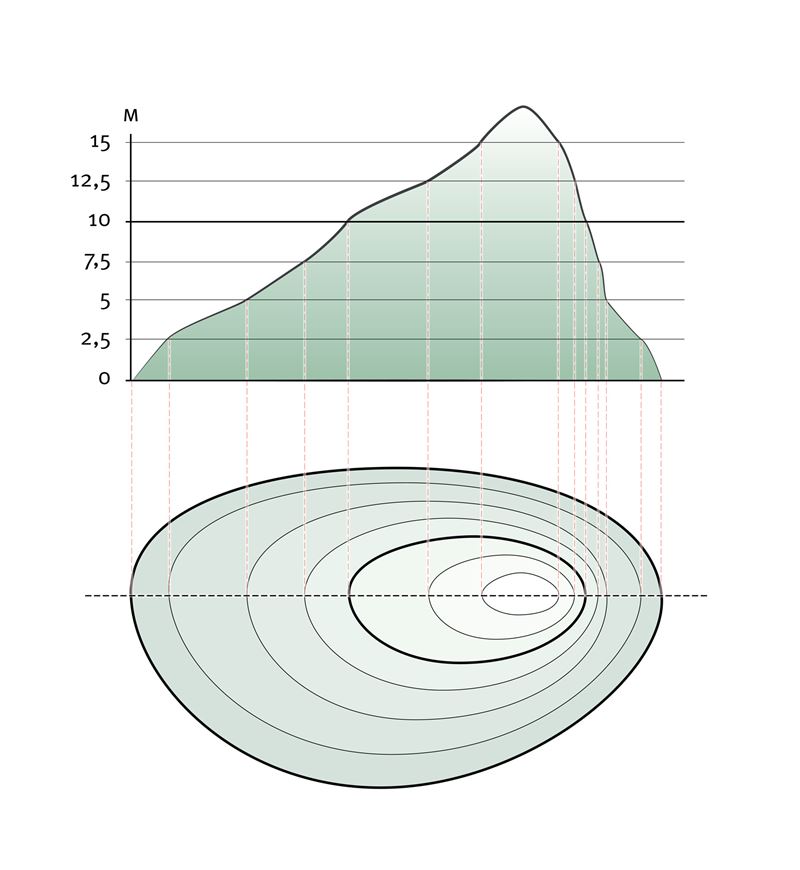

Изображение холма при помощи горизонталей
При помощи горизонталей можно отразить особенности рельефа. На иллюстрации разность высот горизонталей составляет 2,5 м.

Горизонтали хорошо помогают передать особенности рель­ефа: высоту, крутизну и даже форму склонов. Высоту мест­нос­ти или формы рельефа на карте указывают с помощью высотных отметок. Высоту точек, находящихся между гори­зон­та­ля­ми, можно рассчитать или измерить. Крутизна скло­на выражается в частоте расположения соседних гори­зон­та­лей: чем меньше расстояние между ними, тем круче склон, и наоборот. Чтобы карту было проще читать, гори­зон­та­ли дополняются небольшими перпендикулярными штри­ха­ми, указываю­щими направление понижения местности. Они называются бергштрихами, или указателями скло­на.

На топографических картах горизонтали обычно изображают линиями коричневого цвета. Чтобы показать высотный контраст гор или равнин, на картах также часто используют метод послойной окраски промежутков высот. Оттенками коричневого обозначают высокие места, а зеленого – низ­мен­нос­ти. Чем насыщеннее цвет, тем выше (или, соответственно, ниже) местность. Покрытые снегом и льдом вершины высо­ких гор часто раскрашивают в белый цвет, что подчеркивает их высоту.

На топографической карте Эстонии высоты отмечены горизонталями
Изображение рельефа морского дна при помощи горизонталей на карте Аляски 1889 года
Обозначение высоты местности при помощи цвета
Карта восточной части Средиземного моря (XVI век)
​Горы нанесены на карту при помощи цветов и перспективных знаков.

Подумай!

  • Как определить по карте равнинную и гористую местность?
  • 5 м
  • 10 м
  • 15 м
  • Горизонтали раскрашены в разные цвета
  • Горизонтали расположены близко друг к другу
  • Горизонтали расположены далеко друг от друга
  • Вытянутые холмы простираются с северо-запада на юго-восток
  • Самый высокий холм находится в деревне Саадъярве
  • Строения в деревне Сойтсъярве располагаются на высоте примерно 60 м над уровнем моря
  • Два представленных на карте крупнейших озера располагаются на одинаковой абсолютной высоте
  • На границе двух цветов
  • Посередине области одинакового цвета
  • Горизонтали на такой карте отсутствуют

Что такое метод отмывки?

Отмывка, или метод наложения теней, – это второй по распространенности метод создания карт рельефа. Этот метод создает иллюзию трехмерности, позволяя видеть поверхность Земли объемной. Отмывка позволяет легко представить себе ту или иную форму рельефа. В наше время такие карты изготовляются при помощи программ ГИС.

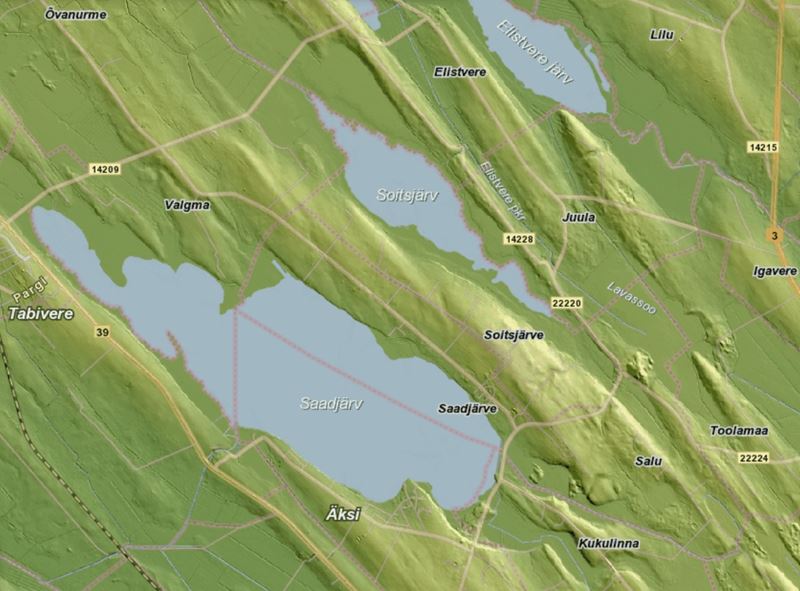

Карта с отмывкой рельефа в системе X-GIS Земельного департамента
  • Метод отмывки
  • Метод горизонталей

Подумай!

  • Карту с каким способом отображения рельефа ты будешь использовать для описания рельефа какого-либо региона?

Что показывает профиль рельефа?

Рельеф можно описать также с помощью линии профиля, которая наглядно демонстрирует вид поверхности сбоку. Линию профиля рельефа получают следующим образом: замеряют высоту точек на маршруте, данные переносят на график и соединяют получившиеся точки плавной линией.

Похожая на профильную линию кривая, показывающая распределение на Земле различных высот, называется гипсографической кривой. Гипсографическая кривая начинается с высочайшей горной вершины и достигает самой глубокой точки морского дна. Для ее построения нужно измерить площади, занятые определенными высотами и глубинами, а затем представить результат в виде графика.

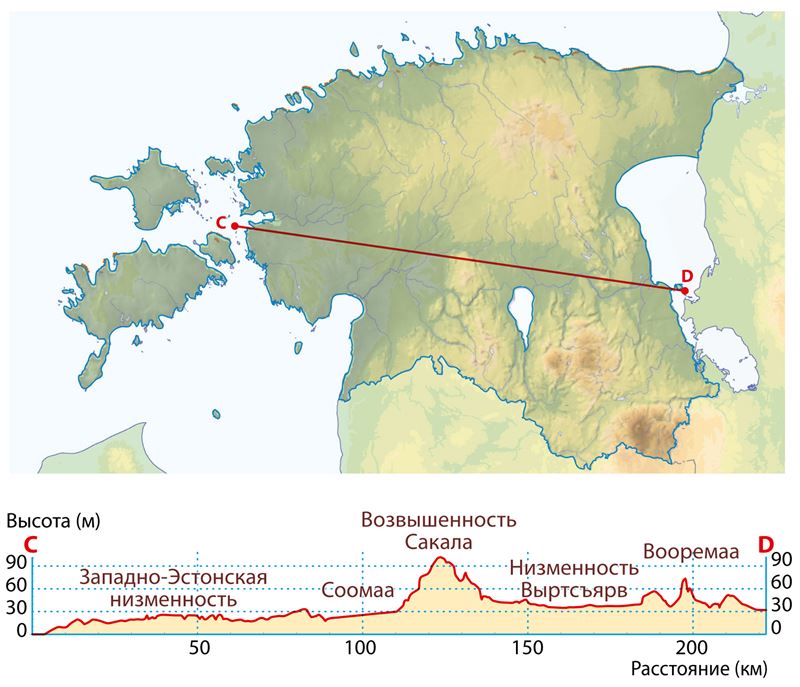

Профильная линия рельефа Эстонии от Вяйнамери до острова Пиириссаар
  • Вид рельефа сбоку
  • Частоту расположения горизонталей
  • Расстояние от одной точки до другой с учетом рельефа
  • 29%
  • 35%
  • 65%
  • 71%
  • 37%
  • 57%
  • 77%
  • более 4000 м
  • 0–2000 м
  • менее 4000 м
  • менее –4000 м

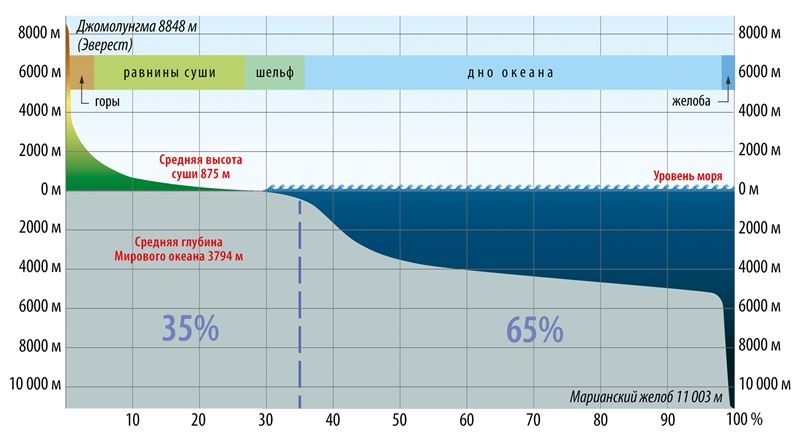

Гипсографическая кривая Земли
​На оси Оy отмечены интервалы высот от самой высокой вершины до самого глубокого океанского желоба, а на оси Ох – их доля от поверхности Земли (%).

Чем отличаются абсолютная и относительная высота?

Абсолютная высота – это высота любой точки мира отно­сительно уровня Мирового океана. Это именно та высота, ко­торая обозначается на карте горизонталями. Например, са­мая высокая гора в мире Джомолунгма (Эверест) возвы­ша­ет­ся над уровнем моря на 8848 м. Абсолютная высота наи­выс­шей точки Эстонии, горы Суур- Мунамяги, составляет 317 м.

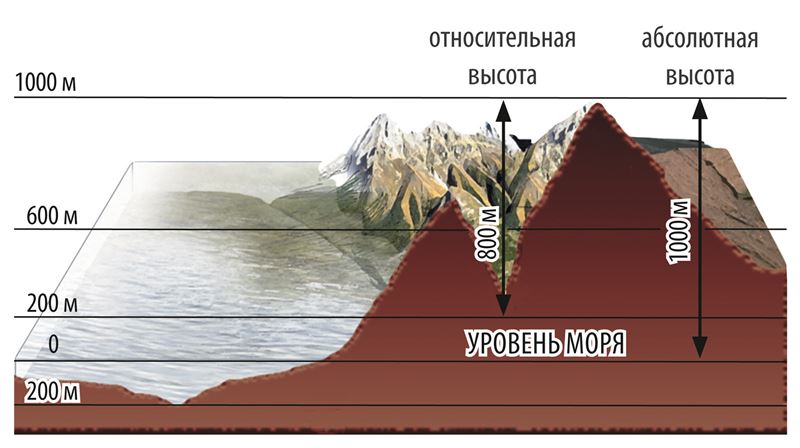

Определение абсолютной и относительной высот

Относительная высота показывает, на сколько одна точка земной поверхности лежит выше другой. Например, какова высота вершины относительно подножия горы. Если осно­вы­вать­ся на относительных высотах, то самая высокая природ­ная форма рельефа в Эстонии – это гора Вялламяги. (отно­си­тель­ная высота 84 м). Разница высот между вершиной горы Суур-Мунамяги и ее подножием составляет лишь 62 м. Наивысшей точкой Эстонии в данном случае будут являться искусственные холмы в Кивиыли, их относительная высота составляет более 100 м.

  • Абсолютная высота
  • Относительная высота
  • Абсолютная и относительная высота
  • 17,5 м
  • 27,5 м
  • 37,5 м
  • Сойтсъярв
  • Саадъярв
  • Высота одинакова для обоих озер
Трехмерная топографическая карта Гавайских островов
​На переднем плане находится остров Гавайи, образованный надводными вершинами вулканов Мауна-Лоа и Мауна-Кеа. Относительная высота Мауна- Кеа составляет 10 203 м (от подножия на дне океана до вершины), что делает его самой высокой горой мира.

Понятия

  • горизонталь, или изогипса – линия, соединяющая на карте точки с одинаковой высотой над уровнем моря
  • абсолютная высота – высота любой точки земной поверхности относительно условного среднего уровня Мирового океана
  • относительная высота – высота точки земной поверхности относительно какой-нибудь другой ее точки
  • линия профиля – график, отображающий характер рельефа и высот какой-либо местности по заданной линии
