План

Миша решил переставить мебель в своей комнате. Он уже который вечер размышлял над этим, но так и не смог придумать, как расставить вещи по-новому. И тогда он обратился за советом к папе. Папа решил, что для начала стоит нарисовать на бумаге план комнаты, а затем дорисовать туда все вещи, которые есть в комнате. Так можно перепробовать разные варианты и найти самый хороший.

Вспомни!

Откуда в твоей школе (или доме) открывается самый обширный вид на окрестности?
Как обозначают на бумаге направление «север–юг»?

Seotud sisu

Вид сбоку и вид сверху

Если тебе необходимо получить наиболее полное представление об окружающей местности, надо найти на местности самую высокую точку – холм, здание или смотровую вышку. Оттуда открывается значительно более обширный вид на окрестности, чем с поверхности земли. Стоя на ровном участке земли, ты видишь окружающие предметы в основном сбоку, а с высоты ты видишь их сверху и как бы в уменьшенном размере.

С самолёта открывается прекрасный обзор местности.

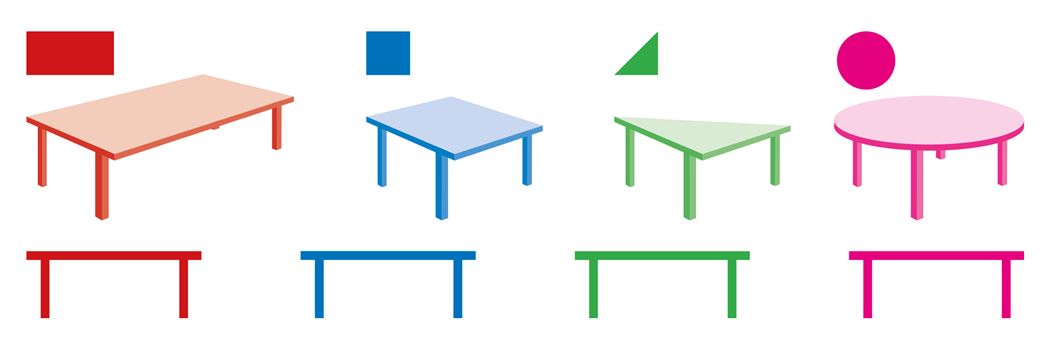

На рисунке изображены четыре стола. Все столы, если смотреть на них сверху, разные. Вид сбоку отличается от вида сверху.

Все эти столы имеют одинаковый вид сбоку, а вид сверху у всех разный.

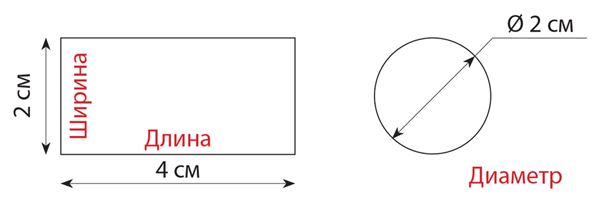

По плану можно определить размеры столов.

Seotud sisu

Что такое план?

Тысячи лет назад люди уже наносили на кору деревьев, шкуры животных, а также на скалы рисунки окружающей местности. Люди старались изобразить окрестность и расположенные на ней предметы как можно точнее. Это были первые планы местности. Они нужны были людям, например, для того, чтобы ходить на охоту.

Так как древние карты были нарисованы на шкурах животных и коре деревьев, до наших дней их дошло немного. В библиотеке можно найти карты более позднего времени, начерченные от руки. Эту карту начертил Джон Хант в 1649 году. На ней изображена английская деревня Солтхауз.

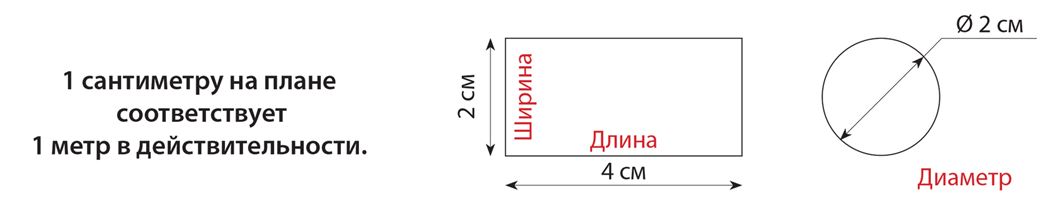

План – это изображение небольшого участка земли. На плане предметы изображаются так, как они видны сверху. По виду сверху можно определить очертания предмета. На плане все предметы изображают меньше, чем они есть на самом деле, то есть в уменьшенном виде. На плане указывают в уменьшенном виде также размеры предметов.

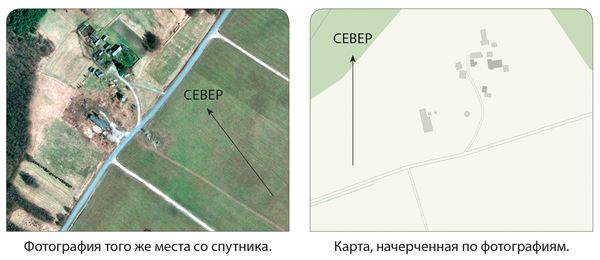

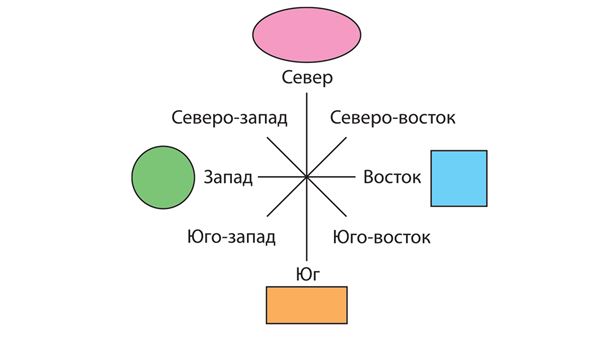

На плане стрелочкой обозначают направление «север–юг». Предметы на плане рисуют в той стороне горизонта, где они находятся в действительности. План показывает взаимное расположение предметов в действительности.

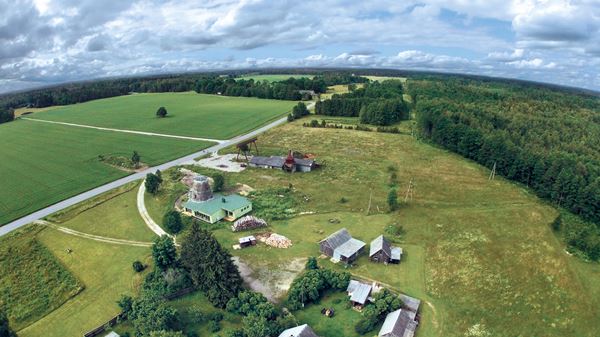

Вид с вертолёта на мельницу Партси на Хийумаа.

На планах обычно изображают небольшой участок пространства или местности: комнату, дом, двор, лес, поле или город.

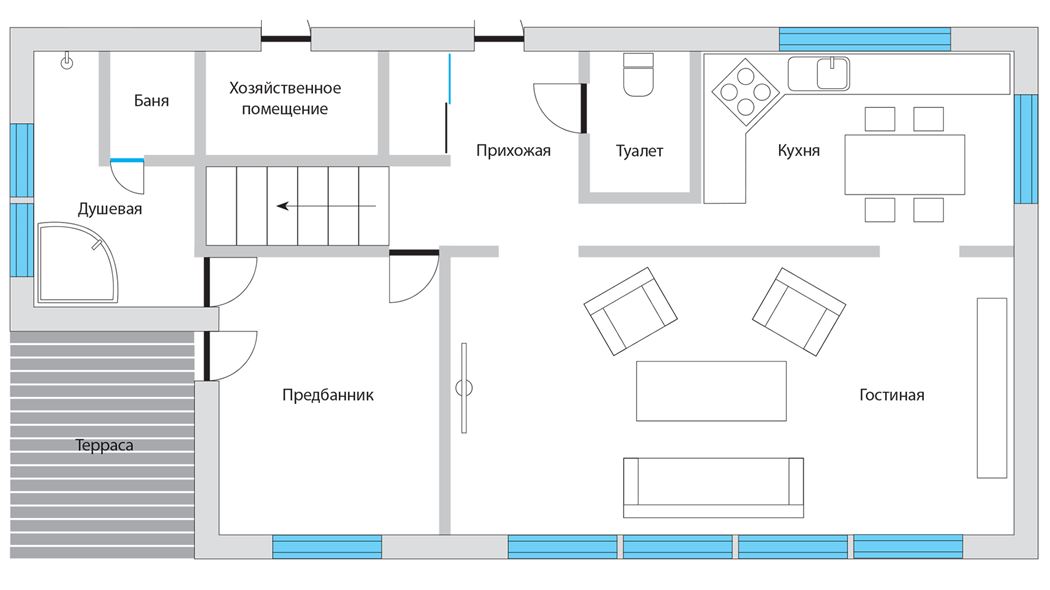

План дома

Seotud sisu

ЗАПОМНИ!

План – это изображение (чертёж) небольшого участка пространства или местности.
На плане предметы изображают в уменьшенном размере и в виде сверху.
По плану можно получить представление о форме предметов, их размерах и расположении.
