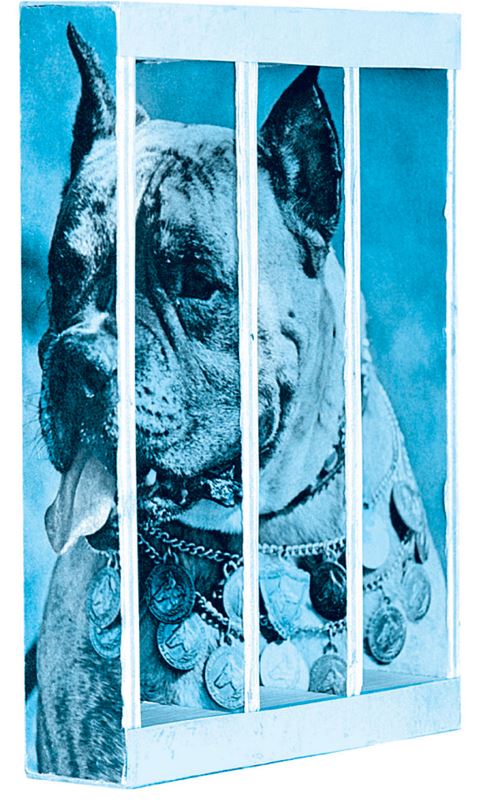

Ruumiline pilt (joon. B 6)
Materjal: puitliist ristlõikega 25 × 12 mm, kolmekihiline vineer, naelad 20 × 1,2 mm, kolm postkaarti.
B6
Töö käik:

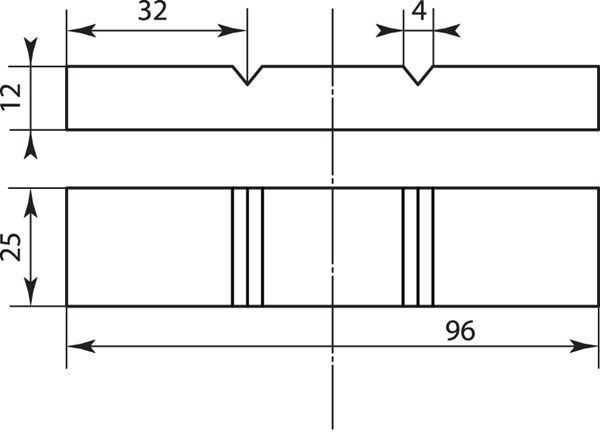

- järka liistust kaks 96 mm pikkust detaili ja kanna neile märkjooned vastavalt joonisele B 7;
B7
- lõika detailidesse teravapõhjalised sälgud;

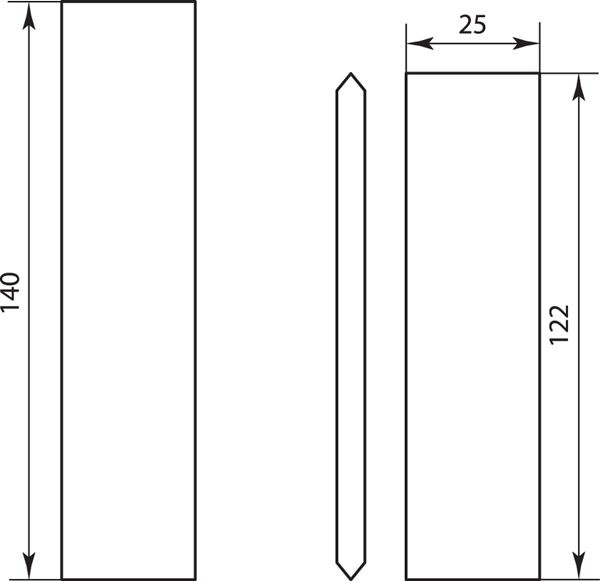

- lõika vineerist välja kaks detaili mõõtmetega 140 × 25 mm ja kaks detaili mõõtmetega 122 × 25 mm (joon. B 8);
B8
- viili lühemate detailide otsad teravaks;
- viimistle detailide servad ja kandid;

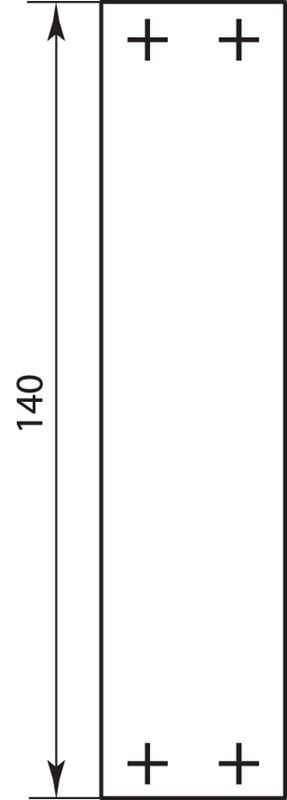

- märgi pikemate detailide otste lähedale naelte asukohad (joon. B 9);
- naeluta pikemad vineeriribad liistust detailide külge nii, et sälgud jäävad sissepoole;
- lükka lühemad vineerdetailid teravate otstega otsadetalide sälkude vahele;
- lõika kaks postkaarti pikuti neljaks võrdseks osaks;
- kleebi postkaartide ribad vineerdetailidele nii, et 45° nurga alt paistaks ruumilisena üks ja teiselt poolt teine pilt;
- kleebi kolmas postkaart raami tahaküljele nii, et otsevaates paistaks kolmas pilt.
B9
Küsimused
- Millist materjali võiks siin kasutada vineeri asemel?
- Sobivate postkaartide puudumisel joonista ise sama suurusega pildid!
