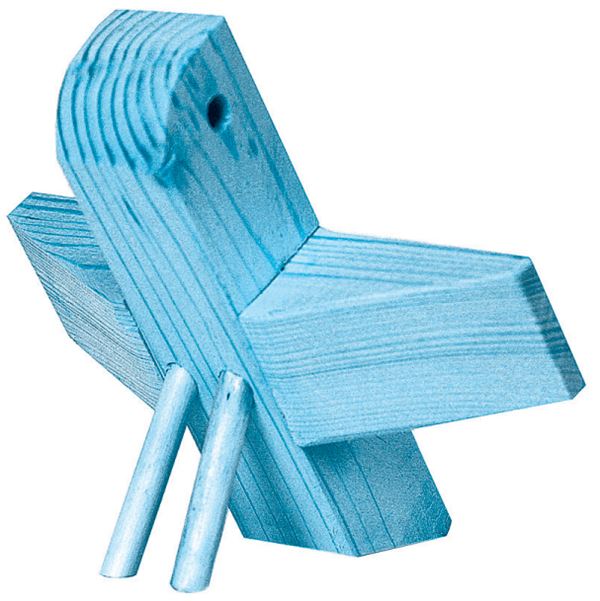

Lind (joon. B 35)
Materjal: ilusa tekstuuriga puitliist ristlõikega 33 × 33 mm, ümarpulk ø 10mm.
B35
Töö käik:
- sae välja toorik pikkusega 300 mm;
- höövelda tooriku üks külg sirgeks ja siledaks;

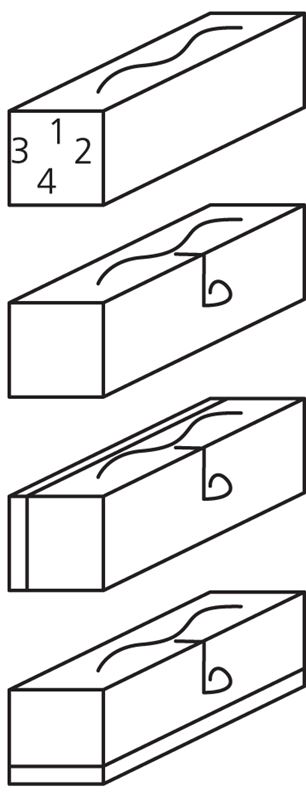

- märgi hööveldatud külg baaspinnana (joon. B 36);
B36
- höövelda üks baaspinna lähiskülg baaspinna suhtes täisnurkseks;
- märgi rööbitsaga tooriku baaspinnale detaili laius 30 mm;
- höövelda baaspinna teine lähiskülg täisnurkseks;
- märgi külgedele 2 ja 3 detaili paksus 30 mm;
- höövelda detaili neljas külg sirgeks ja siledaks;
- järka hööveldatud toorik kaheks võrdseks osaks;
- märgi saadud detailide keskele risttapi kontuurid (vt. joonis B 71 ptk.22); – sae ja peitelda risttapid välja;

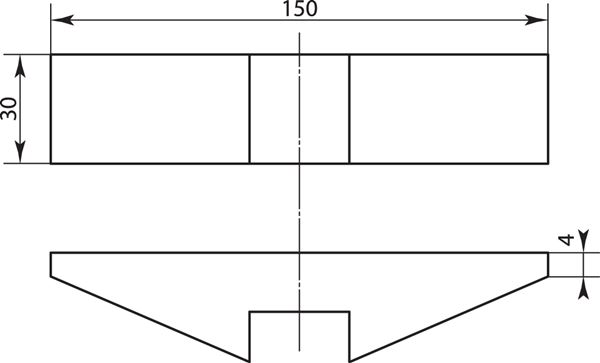

- märgi ühe detaili otste juurde kaldjooned (joon. B 37);
B37
- sae ja höövelda detaili lõplik kuju märkjoonte järgi;
- märgi teisele detailile märkjooned šablooni järgi;
- sae ja viili välja teise detaili lõplik vorm;

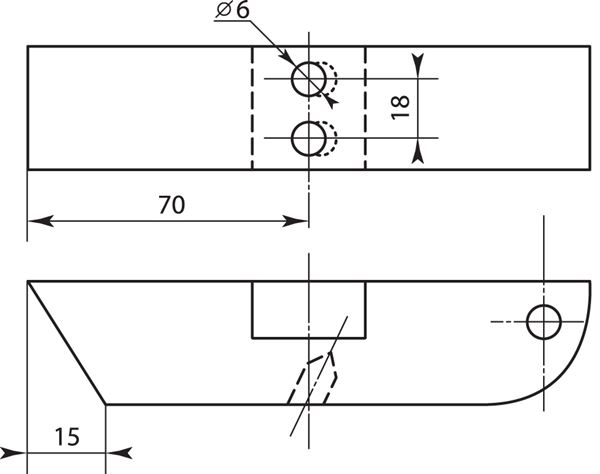

- puuri teise detaili 2 ava ø 10 mm ja 1 ava ø 6 mm (joon. B 38);
B38
- liimi avadesse ümarpulgad;
- märgi ümarpulkade pikkused ja otste kalded;
- sae pulkade otsad märkjoonte järgi maha;
- faasi pulkade otsad ja pehmendada kõik detailide kandid;
- liimi risttapid kokku;
- peitsi või laki tööese.
Küsimused
- Kuidas on puurpingil võimalik puurida avasid, mis pole aluspinnaga risti?
- Konstrueeri tarvik pulga kallete märkimiseks!
- Milliste elementidega võiks veel linnu figuuri täiendada?
