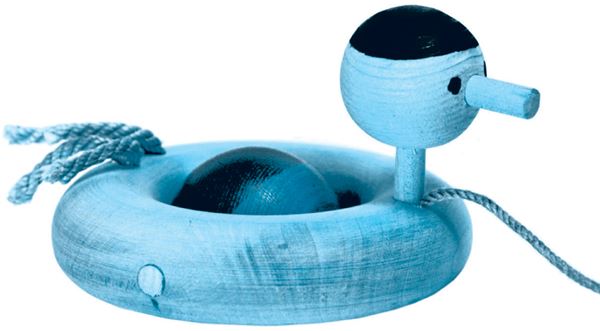

Part (joon. B 58)
Materjal: männilaud ristlõikega 110 × 40 mm; männiprussik ristlõikega 50 × 50 mm, puuvilla või kapronnöör ø 5–6 mm, ümarpulgad ø 8 ja 10 mm.
B58
- sae elektritikksaega välja ketastoorik ø 105 mm ja puuri sellesse tsentriava ø 10 mm;
- kinnita ketastoorik treipingile metalltorni (poldi ja mutri) abil, pannes kinnitusketta ja tooriku vahele ühe viiekihilisest vineerist abiketta;

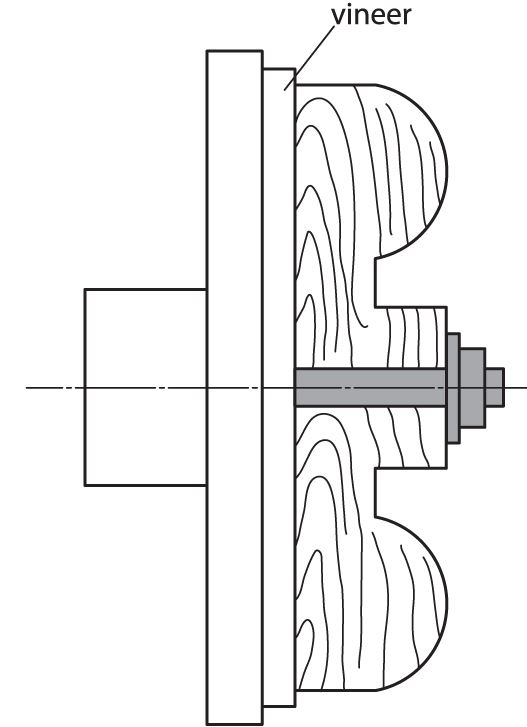

- trei tooriku välisküljele poolrõnga profiil (joon. B 59);
B59
- keera toorik tornil ümber ja kinnita see tagaküljelt vineerist abiketta külge;
- trei teisele tooriku küljele pool rõnga profiili nii, et rõngas eralduks tooriku keskosast;
- võta rõngas aluse küljest lahti ja laki või värvi see;

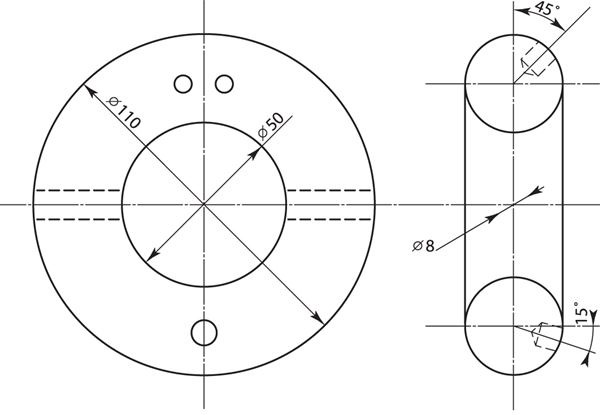

- puuri rõngasse läbiv ava ø 8 mm ja 2 sabaava ø 6 mm ja kaelaava ø 10 mm (joon. B 60);
B60
- järka prussikust toorik pikkusega 120 mm ja valmista see ette treipingile kinnitamiseks;
- trei tsentrite vahel puitsilinder ø 45 mm ja selle üks ots sobivaks padrunkinnitisse asetamiseks;
- puuri treipingil silindri otsa teljesuunaline ava ø 9 mm sügavusega 50 mm;
- trei silindri parempoolsesse otsa kera ø 45 mm ja lõika see läbilõikepeitliga maha;
- trei järelejäänud osast kera ø 28 mm ja lõika see maha;

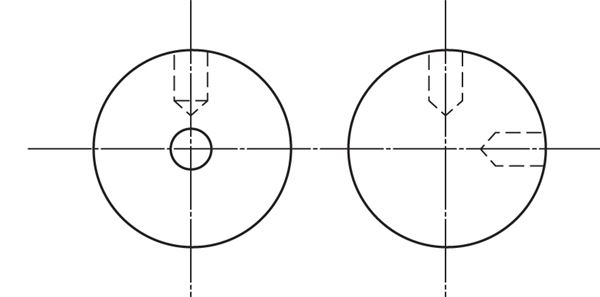

- puuri väiksemasse kerasse 2 ava ø 10 mm (joon. B 61);
B61
- laki ja värvi mõlemad kerad;
- järka vajaliku pikkusega ümarpulgad ja faasi nende otsad;
- lõika nöörist sobiva pikkusega sabasuled;
- monteeri part kokku.
Küsimused
- Tee õhukesest ja kõvast papist jooniste järgi valmis rõnga ja kerade kuju treimist hõlbustavad kontrollšabloonid!
- Paku välja enda arvates sobivaim kinnitusmoodus!
- Miks on kasulik ava puurida enne kera kuju treimist?
