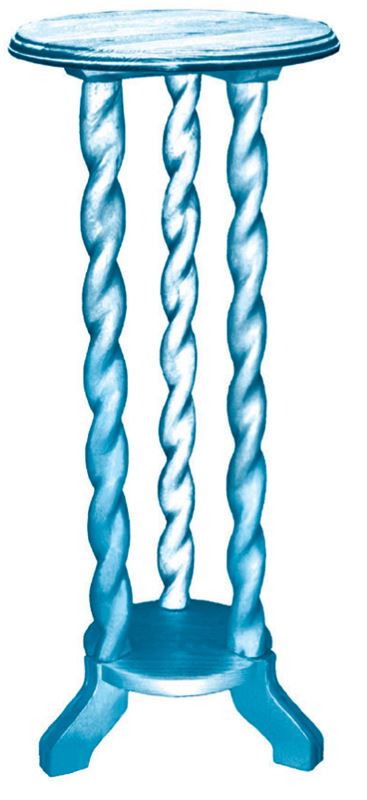

Postament (joon. B 71)
Materjal: okaspuulaud 125 × 22 mm, oksteta pehmest puidust latt ristlõikega 47 × 47 mm, laud ristlõikega 125 × 30 mm, liist ristlõikega 50 × 22 mm.
B71
Töö käik:
- järka prussikust 3 toorikut pikkusega 670 mm;
- trei või höövelda toorik silindriliseks ø 45 mm‚
- märgi silindrile plekist šablooni järgi kahekäiguline spiraaljoon tõusuga 180 mm (joon. B 72);
B72

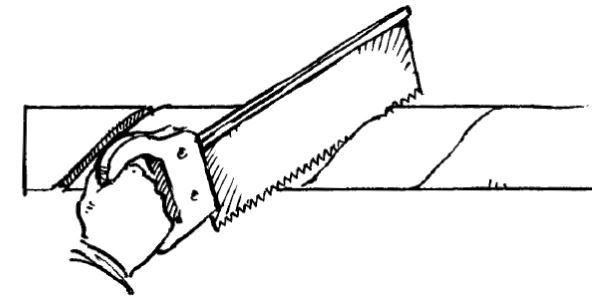

- sae spiraale mööda peenehambalise leht- või roogsaega 8 mm sügavused sooned (joon. B 73);
B73
- märgi saetud soontest 15 mm kaugusele mõlemale poole veel samasugused spiraaljooned;

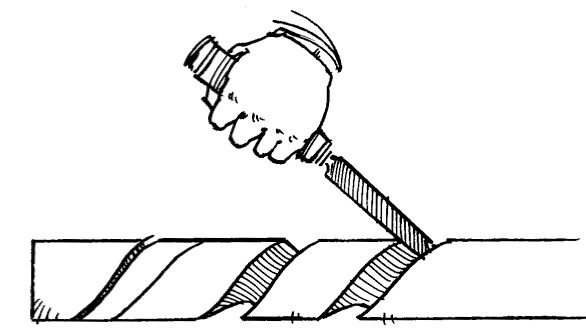

- peitelda tooriku pinda kolmnurkse ristlõikega süvendid märkjoontest kuni saetud sooneni, et lõikamine toimuks pärikiudu (joon. B 74);
B74
- faasi vestunoaga trapetsikujulise ristlõikega spitaalkeerme kandid faasiga 4 × 4 mm (joon. B 75);
B75
- töötle keerme põhjad rasplite, viilide ja lihvtarvikutega nõgusaks ja harjad kumeraks;

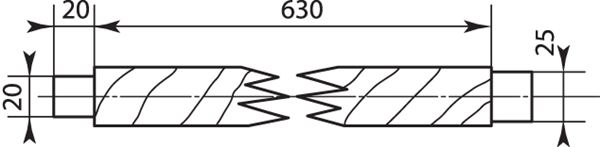

- trei postamendi samba otstesse ümartapid ø 25 ja ø 20 mm (joon. B 76);
B76
- liimi lauast kokku kilp postamendi ülemise ja alumise plaadi jaoks;
- höövelda kilbi küljed tasaseks;

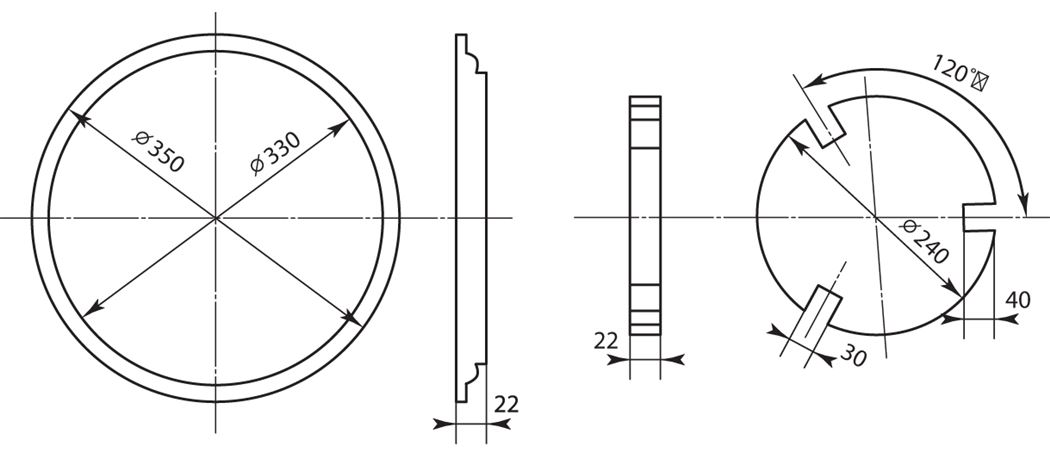

- lõika elektritikksaega välja postamendi plaadid (joon. B 77);
B77
- trei plaadid ümmarguseks ja ülemise plaadi servale profiil või profileeri see ülafreesiga;
- märgi alumisele plaadile jalatappide kahvlid (joon. B 77);
- sae ja peitelda tapikahvlid välja;

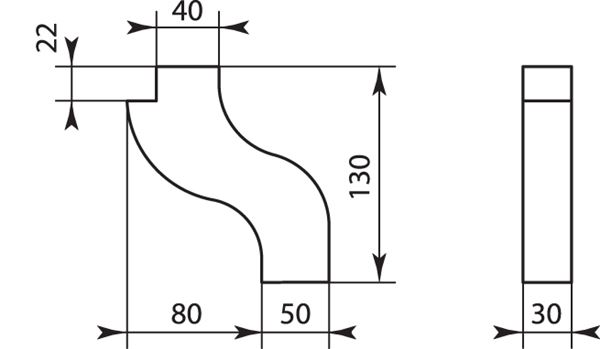

- märgi paksemale lauale šablooni järgi postamendi jalgade kontuurid (joon. B 78);
B78
- sae postamendi jalad elektritikksaega välja;
- viimistle jalgade servad ja kandid;
- liimi jalatapid alumise plaadi tapikahvlitesse;

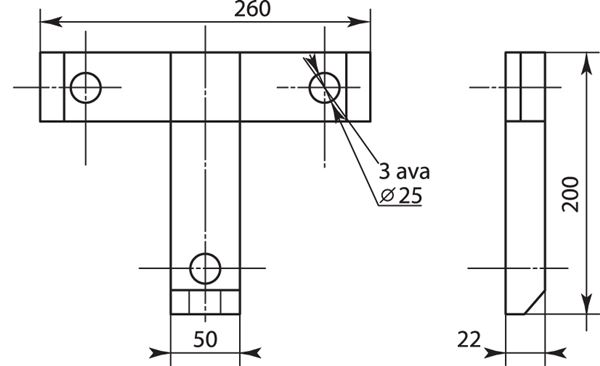

- sae liistust välja 2 toorikut pikkusega 260 mm ja 210 mm ning ühendada need risttappliitega (joon. B 79);
B79

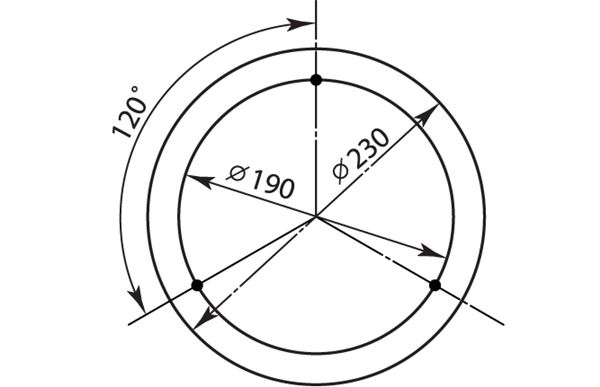

- tee pappšabloon, mille abil saad märkida tsentrid postamendi sammaste tapipesade puurimiseks (joon. B 80);
B80
- märgi tapipesade tsentrid jalatappide otstele ja ülemise plaadi alusristile;
- puuri tapipesad: alumised ø 20 mm sügavusega 22 mm, ülemised ø 25mm, läbivad;
- liimi ülemise plaadi alumisele küljele tapipesadega rist;
- laki või peitsi ja siis laki postamendi kõik sõlmed;
- monteeri postament kokku.
Küsimused
- Kuidas saab lihtsate vahenditega tagada soone õige ja ühtlase sügavuse?
- Miks pole otstarbekas märkida kõiki jooni korraga enne saagimist?
- Missugune peaks olema kilbi kuju ja missugused lauast saetud toorikute mõõtmed, et materjali kuluks kõige vähem?
- Kuidas on võimalik liimimisel silmas pidada et sambatappide pesad jääksid tsentrist (ja siis ühteaegu ka servast) võrdsele kaugusele?
