Mõisted
- tolerants – joonisel antud mõõtudest lubatav kõrvalekalle ehk hälve
- tööjuhend – järjestikuste tööprotseduuride loend, kus on kirjas ka ohutusnõuded
Eeltöö
Eeltöö ajal tuleb teha kõik ettevalmistused selleks, et töö tegemine oleks võimalikult sujuv ja probleemideta. See hõlmab endas kindlasti töövahendite valimist ja korrektsete jooniste tegemist ning nende tundma õppimist.
Tööriist tuleb valida selle järgi, mida sellega teha on vaja, kui täpne see on, millist materjali tuleb töödelda, mis kujuga ja kui suur detail tuleb valmistada jms.
Toodet projekteerides määratakse selle iga osa kuju, täpsed mõõtmed tolerantsiga ja pinnaviimistlus. Samuti on vahel lisatud märkused, kuidas mingid osad üksteise suhtes asetsevad, nt kas on paralleelsed või ristsuunalised. Selline info peab olema välja toodud toote joonistel.
- Valida sobivad tööriided
- Tutvuda ohutusnõuetega
- Veenduda interneti olemasolus
- Veenduda tööliste füüsilises võimekuses
Tööpinkide tehnilised parameetrid
Manuaalne tööpink on just nii täpne, kui osav on selle kasutaja. Kui detail peab olema väga täpne, peab ka kasutaja olema väga vilunud. Arvprogrammjuhtimisega ehk CNC-pingid on aga ülimalt täpsed ning täpsus ei olene kasutaja käsitööoskustest. Juhtsüsteem hoolitseb tööriista liikumise eest ja hoiab seda kõikide detailide korral samal trajektooril. CNC-pinkidel saab valmistada detaile, mille tolerants on väga väike.
Metallitöötlus
Puurimine
Tööpink: puurpink
Tööriist: puur
Maksimaalne puurimissügavus: u 40 mm
Täpsus: ± 0,05 mm

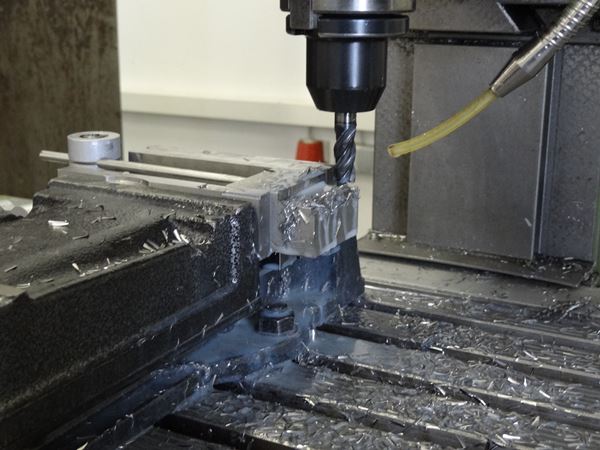

Freesimine
Tööpink: freespink
Tööriist: frees
Maksimaalne freesimissügavus: u 50 mm
Täpsus: ± 0,01 mm
Lõiketehnika

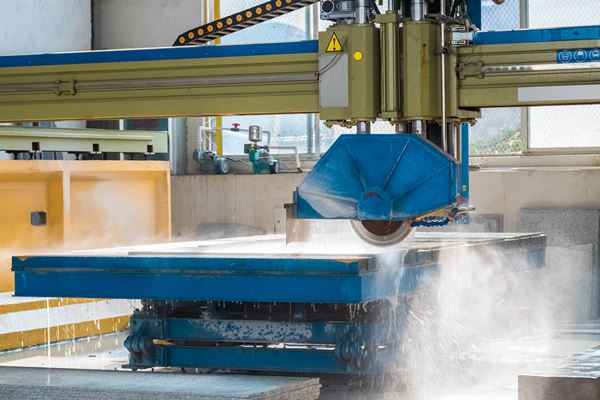

Lõikamine
Tööpink: lõikepink
Tööriist: tera
Materjali maksimaalne paksus: u 3 mm
Täpsus: ± 0,05 mm

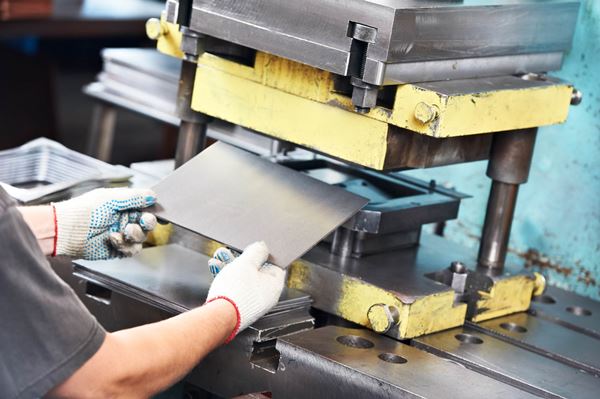

Stantsimine
Tööpink: stants
Tööriist: tempel ja matriits
Materjali maksimaalne paksus: u 3 mm
Täpsus: ± 0,05 mm
Millise tööpingiga saab kõige täpsema tulemuse?
- Puurpingiga
- Freespingiga
- Lõikepingiga
- Stantsiga
Milliste töötlemisviisidega eemaldatakse toorikult materjali?
- Puurimisega
- Freesimisega
- Lõikamisega
- Stantsimisega
Küsimused
- Miks on lõiketehnika puhul oluline materjali paksus?
Tööohutus
Enne kui toodet valmistama asuda, tuleb tutvuda töövahendite kasutamise ohutuseeskirjadega. Rangelt tuleb järgida tööjuhendit ja kasutada kohustuslikke kaitsevahendeid. Tööandja ülesanne on tagada tööohutusnõuete täitmine. Selleks tuleb tal töötajat enne tööle asumist instrueerida nii ohutusnõuete kui ka töövahendite osas, anda talle kaitsevahendid ning edaspidi jälgida, et töötaja ei seaks tööülesandeid täites oma tervist ohtu. Eestis on tööohutusnõuded kindlaks määratud töötervishoiu ja tööohutuse seadusega. Tööohutusnõuete täitmise järelevalvet korraldab tööinspektsioon.

Tööinspektsioon
Tööinspektsioon korraldab järelvalvet erinevate meetoditega. Üldkontrolli käigus hinnatakse ettevõttes töö-ja puhkeaja järgimist, töökeskkonna seisundit ja tööandja tegevust töö korraldamisel. Kontrolli eesmärk on tagada ohutu töökeskkond ja koguda infot ettevõtete üldise töökeskkonna kohta. Sihtkontrolli käigus kontrollitakse mingite valikuliste nõuete täitmist, uuritakse kas mingit kitsast valdkonda või on kontrolli ajend Tööinspektsiooni saabunud info nõuete rikkumise kohta. Näiteks võib tegemist olla tööohutuse tingimuste rikkumisega, tööõnnetusega, ohtliku töö või tööga seotud haiguse diagnoosimisega. Järelkontrolli teostatakse pärast mingi rikkumise kõrvaldamist.
Toote prototüübi valmistamise tööjuhend
Sõiduki kere prototüübi valmistamise ühe etapi tööjuhend
Eesmärk: protoüübi valmistamine

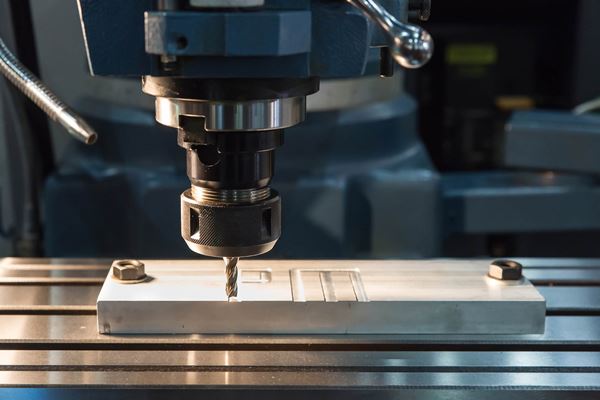

Tööpink: CNC-juhtimisega freespink
Valmistamis-meetodid |
Etapp H |
|
Tegevus |
Tööriistad |
Tööohutuseeskiri |
1. Tööpingi kaitsekatte avamine |
||
2. Eelmise freesi eemaldamine (kui vaja) (selles etapis läheb vaja 2 hambaga ja ⌀1,17 mm freesi) |
Freesipea võti |
Freesi eemaldades tuleb olla väga ettevaatlik (sisselõike oht) |
3. Eelmise freesipea eemaldamine (kui vaja) |
16 mm mutrivõti |
|
4. 3 mm ümarfreesi jaoks sobiva freesipea paigaldamine |
16 mm mutrivõti |
|
5. Freesi paigaldamine freesipeasse |
⌀3 mm ümmarguse otsaga frees |
Tuleb veenduda, et frees on korralikult kinnitatud |
6. Tööpingi kaitsekatte sulgemine |
||
7. Freesimisprogrammi käivitamine |
Kui tekib probleem, kutsu õpetaja. Ära püüa kinnijäänud tööriista jõuga vabastada |
|
8. Tööpingi kaitsekatte avamine pärast seadme täielikku peatumist |
||
9. Tekkinud laastude eemaldamine |
Tolmuimeja + hari |
Detaili eemaldades ja laaste koristades tuleb kanda kaitsekindaid, sest frees ja laastud on teravad |
10. Töödeldud detaili eemaldamine |
- Programmi käivitamine
- Freesipea eemaldamine
- Kaitsekatte avamine
- Uue freesipea paigaldamine
- Kaitsekatte sulgemine
- Töödeldud detaili eemaldamine
- Laastude eemaldamine
Küsimused
- Kui valmistatakse mitu ühesugust detaili järjest, siis milliseid tegevusi tuleb teha iga kord?
- Milliseid kaitsevahendeid peale kinnaste tuleks tööpingil töötades veel kasutada?
Näpunäiteid projekti tegemiseks
Millega peab toodet valmistades arvestama?
- Mõtle läbi, mida tuleb teha enne iga detaili valmistama asumist.
- Määra kõikidele mõõtudele tolerants.
- Määra kindlaks, milliseid tööriistu, pinke või masinaid läheb vaja. See sõltub detailide kujust, materjalist, pinnaviimistlusest ja detailide kokkupanemise viisist.
- Veendu, et on olemas kõik vajaminevad seadmed.
- Tutvu iga tööriista ja pingi ohutuseeskirjaga.
- Koosta üks või mitu tööjuhendit toote valmistamise iga etapi kohta, lisa kindlasti ka tööohutuseeskiri.
