Mõõtmine ja märkimine

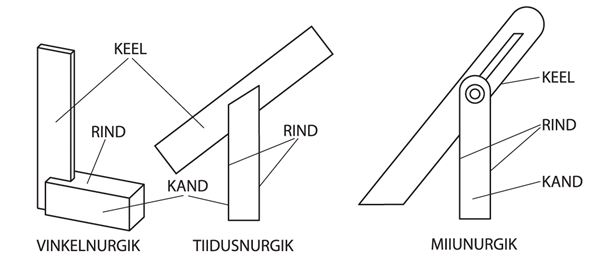

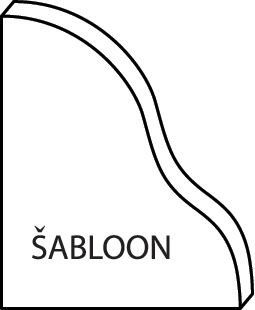

Selleks, et valmistada puidust soovitud kuju ja suurusega eset, tuleb kõigepealt valida sobivad toorikud ja kanda neile peale täpseks töötlemiseks vajaminevad tähised (punktid, jooned). Seejuures tehtavad tööoperatsioonid on mõõtmine ja märkimine. Mõõtmisel kasutatakse joonmõõtmete kindlaksmääramiseks joonlauda, mõõdulinti, liigendmõõdikut ja nihikut. Nurkade mõõtmisel on abiks mall ja nurgikud (täisnurgik ehk vinkel, tiidusnurgik ja seadenurgik ehk miiu; joon. A25). Märkimisel kasutatakse lisaks neile töövahenditele veel harilikku pliiatsit, sirklit, rööbitsat ja keeruliste kontuuride puhul ka neid jäljendavaid šabloone (joon. A 26).

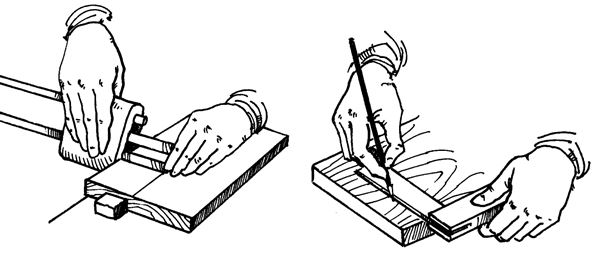

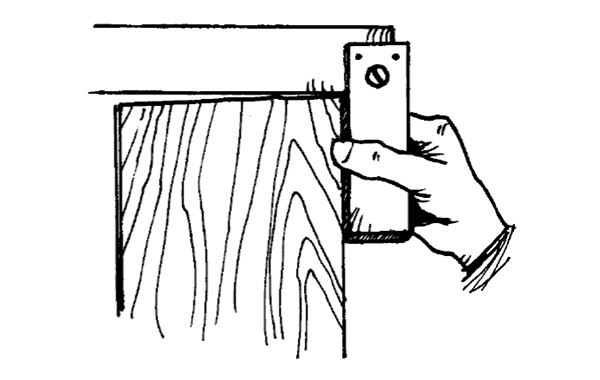

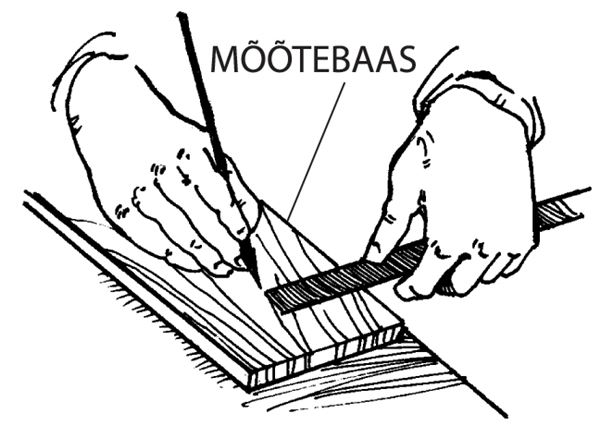

Esmase mõõtmisega tehakse kindlaks, kas tooriku mõõtmed võimaldavad sellest vajalikku detaili valmistada. Seejärel kontrollitakse, kas mõni tooriku serv või kant on piisavalt sile ja sirge, et valida see mõõtebaasiks. Täisnurkse detaili puhul tehakse vinkelnurgiku abil kindlaks, kas vähemalt üks ots on selle serva suhtes täisnurkne (joon. A 27). Kui see nii ei ole, tuleb tooriku üks serv kõigepealt siluda ja selle ots mõõtebaasi suhtes täisnurkseks lõigata. Nii muutub ka see ots mõõtebaasiks. Märkjoonte kaugused mõõtebaasist märgitakse toorikule joonlaua otsa järgi (joon. A 28). Seejärel tõmmatakse kõik ülejäänud mõõtebaasiga paralleelsed märkjooned juba rööbitsa abil, mõõtebaasiga nurga all olevad jooned aga nurgikute abil (joon. A 29).
Ava keskpunt märgitakse toorikule kahe ristuva kriipsukesega. Puuritava ava korral selle serva tähistavat ringjoont toorikule ei kanta. Muudel juhtudel tehakse seda sirkliga või šablooni abil.

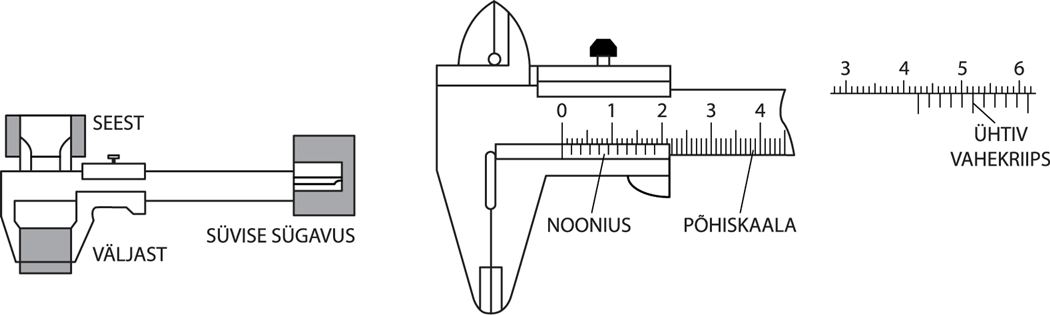

Ümmarguste elementide läbimõõtu ja umbavade sügavust mõõdetakse nihiku abil (joon. A 30). Nihikut kasutatakse ka muude elementide täppismõõtmisel. Nihik võimaldab mõõta joonmõõtmeid täpsusega 0,1 mm, kuid on olemas ka veel suuremat täpsust võimaldavaid nihikuid. Täismillimeetreid loetakse nihiku põhiskaalalt abiskaala – nooniuse alguskriipsu abil. Kümnendike arvu näitab see nooniuse kriips, mis kõige täpsemini ühtib mõne põhiskaala kriipsuga. Mitme ühesuguste mõõtmetega elemendi mõõtmete kontrollimisel on otstarbekas kasutada vastavat kaliibrit.
Küsimused
- Kauplustes on müügil kahesugused joonlauad. Ühel juhul ühtib null-kriips joonlaua otsaga, teisel juhul on see joonlaua otsast veidi eemal. Kumb neist sobib paremini kasutamiseks puidutöös?
- Mõõda nihikuga töölaua käigukruvi pööramispulga läbimõõt, pingipulga ava laius ja sinu kasutada oleva saelehe paksus!
