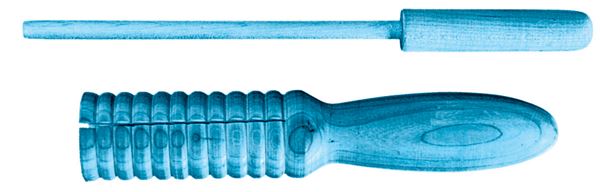

Kõlatoru (joon. B 47)
Materjal: kõvast puidust liist ristlõikega 45 × 45 mm; ümarpulgad ø 8 mm ja ø 15 mm.
B47
Töö käik:
- järka liistust toorik pikkusega 250 mm ja valmista see ette treipingile kinnitamiseks;
- trei tsentrite vahel puitsilinder ø 40 mm ja valmista see ette silindrilisse või tsentreerivasse padrunisse kinnitamiseks;
- kinnita toorik padrunisse ja puuri sellesse tagumise tsenterpuki pinooli kinnitatud puuriga ava ø 28–30 mm;

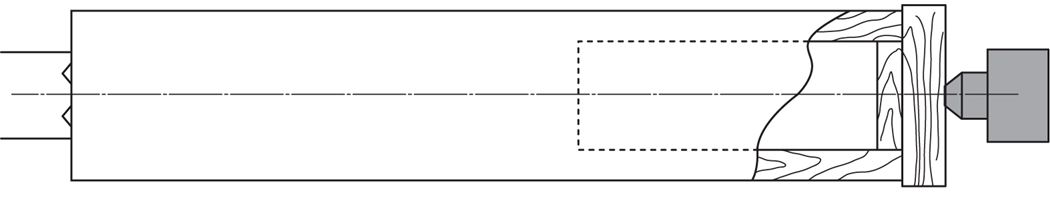

- aseta puuritud avasse astmeline abiketas, millel on tsentriava ja kinnita toorik uuesti tsentrite vahele (joon. B 48);
B48

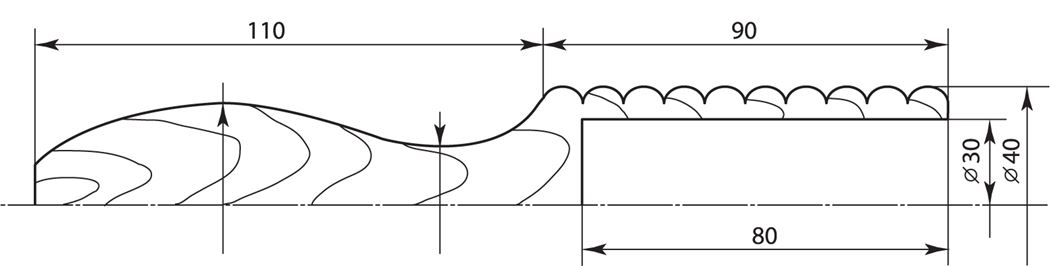

- märgi toorikule kõlatoru tööosa, sellel paiknevate lainete ja käepideme pikkused (joon. B 49);
B49
- trei valmis kõlatoru tööosa;
- trei valmis kõlatoru käepide;
- lihvi ja laki tööese;
- sae maha töötlusvaru;

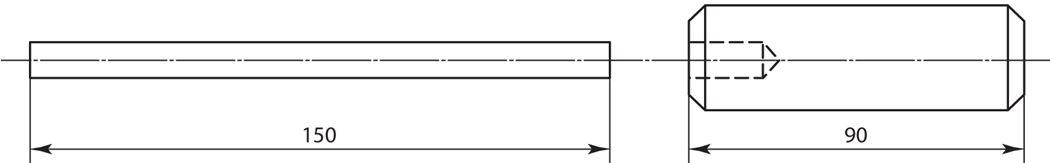

- järka peenemast ümarpulgast kõlatoru roop ja jämedamast selle käepide (joon. B 50);
B50
- puuri roobi käepidemesse teljesuunaline ava ø 8 mm;
- viimistle roobi detailid ja liimida need kokku;
- laki roop.
Küsimused
- Kuidas on kõige hõlpsam sellist astmelist ketast valmistada?
- Miks on otstarbekas treida enne valmis tööosa ja seejärel käepide, aga mitte vastupidi?
- Kuidas on kõige kindlam tagada ava ja käepideme telgede kattumine?
