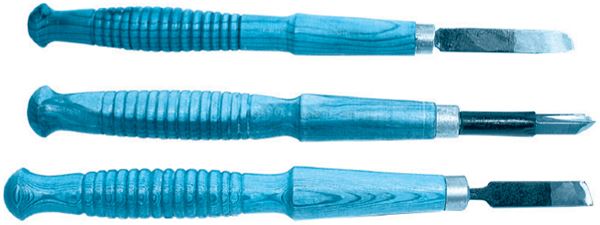

Treipeitli pea (joon. B 51)
Materjal: keskmise tihedusega puitliist ristlõikega 40 × 40 mm, alumiinium- või vasktoru siseläbimõõduga 19 mm.
B51
Töö käik:
- järka toorik pikkusega 320 mm ja valmistada see ette treipingile kinnitamiseks;
- trei puitsilinder läbimõõduga 35 mm ja tasandada selle parempoolne otspind;
- märgi silindrile alates parempoolsest otsast lukurõnga aluse pikkus ja peitlipea üldpikkus (joon. B 52);
B52
- trei lukurõnga alus ettenähtud mõõtu ja toorikusse peitlipea pikkust tähistav soon;

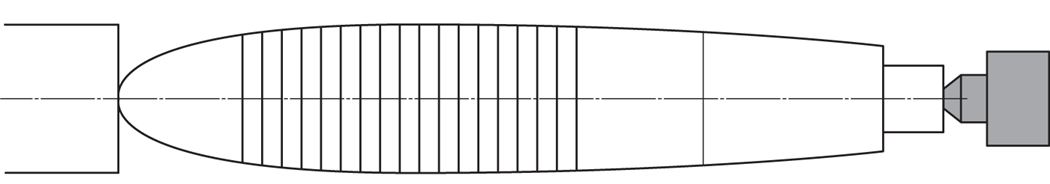

- anna toorikule kuju, mille kontuur ühtib esimese koonilise osa, keskmise tünnikujulise osa ja tagumise nupu kontuuridega (joon. B 53);
B53
- märgi toorikule koonilise osa pikkust tähistav märkjoon, keskmise lainelise osa piirjooned koos lainete eraldusjoontega ja tagumise nupu piirjoon;
- trei nõgusad pinnad, keskosa lained ja tagumise nupu lõplik kuju;
- lihvi peitlipea treipingil ja laki tööese seda käega pöörates;
- võta tööese treipingilt maha ja sae maha tooriku töötlusvaru;
- saagida metalltorust lukurõngas pikkusega 15 mm ja pehmenda viiliga saetud otsakandid;
- löö lukurõngas peitlipea otsa.
Küsimused
- Millised on keskmise tihedusega puiduliigid?
- Mille poolest on kasulik alustada peitlipea treimist vahetult tagumise tsentri juurest nii, et sinna ei jääks mingit töötlusvaru?
- Miks lakitakse treitud esemeid esimest korda sagedasti tsentrite vahel?
