Valmistamine

Detail valmistatakse sageli arvprogrammjuhtimisega tööpingil ehk CNC- (ingl k computer numerical control) pingil. Detail valmib mitmes etapis. Kõikidel nendel etappidel vajalik teave on arvutist kättesaadav.

Arvprogrammjuhtimisega tööpink

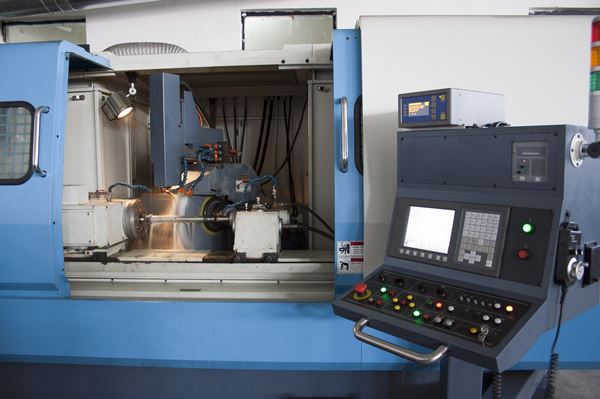

CNC-pink on automaatsüsteem, mida kasutatakse materjali töötlemiseks. Detail joonistatakse arvutis valmis ning seejärel edastatakse info tööpingile, mis hakkab seda valmistama. Detaili valmistamiseks tuleb kindlaks määrata tooriku ja/või tööriista liikumise kiirus olenevalt kasutatavast materjalist.

Et ideest saaks valmistada päris toote, tuleb teha järgnevad sammud:

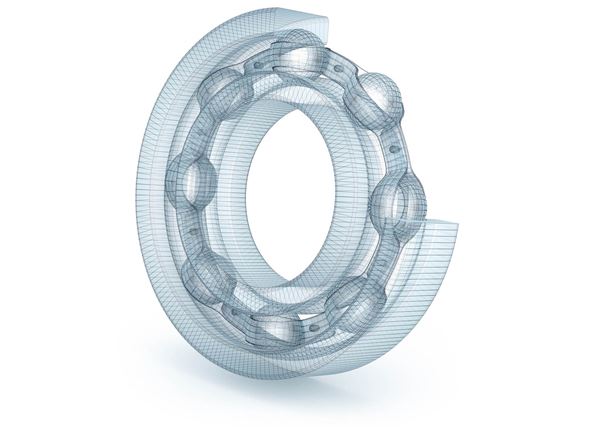

1. CAD – arvutiga tuleb joonestada detailist kahe- või kolmemõõtmeline kujund ning vastavad joonised.
2. CAM – joonise põhjal tuleb kindlaks määrata valmistamisprotsess ja parameetrid (trajektoor, käigusügavus, kiirus jms). Nende andmete põhjal loob tarkvara valmistamisprotsessi faili.

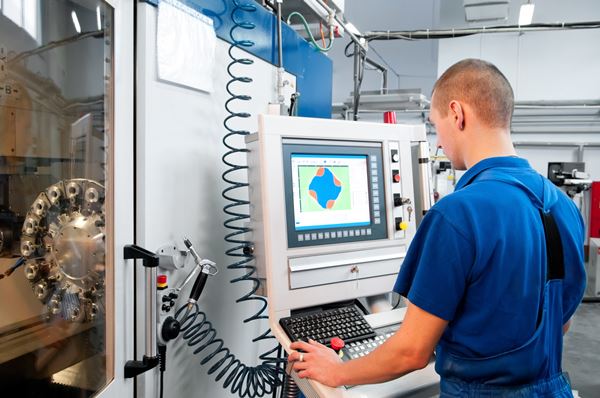

3. Valmistamine CNC-pingil – valmistamisprotsessi faili põhjal juhib masinat arvuti.

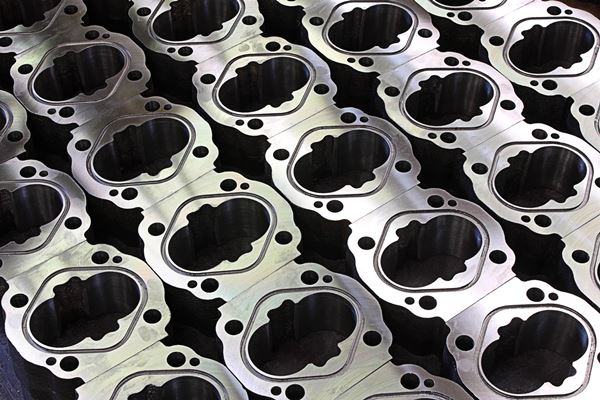

Kui kõik joonised on tehtud korrektselt ning peale esimese detaili valmistamist muudatusi teha ei soovita, siis võib sama eeltööga luua lõpmatust koguses väga sarnaseid ja täpseid detaile.

Detaili valmistamisprotsess sõltub sellest, millise kujuga detaili vajatakse. Tööpinke on kahte tüüpi: freespingid kandiliste detailide ja treipingid silindriliste detailide jaoks.

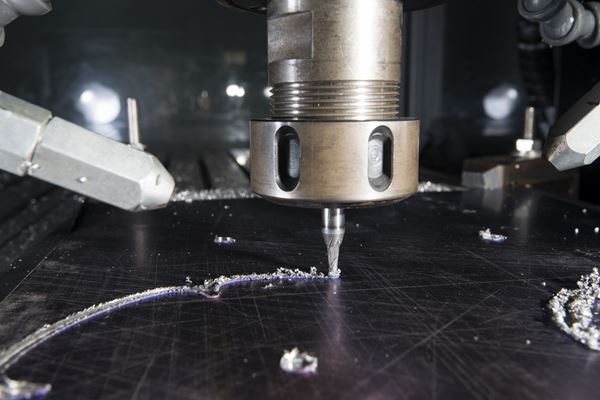

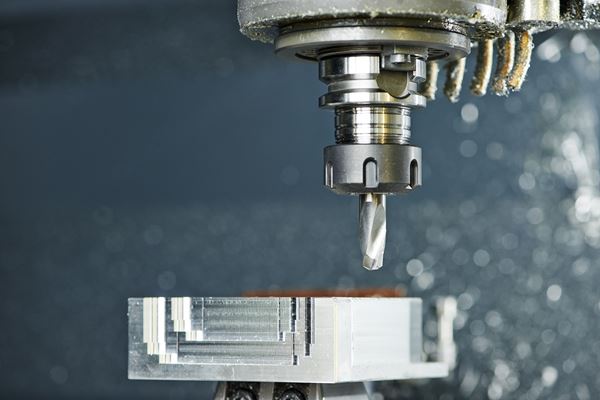

Freespingil töödeldakse enamasti tooriku pindu või freesitakse sooni. Freesimisel on detail kindlalt kinnitatud ning lõiketera liigub vastavalt vajadusele kolmes suunas: üles-alla, edasi-tagasi, vasakule-paremale.

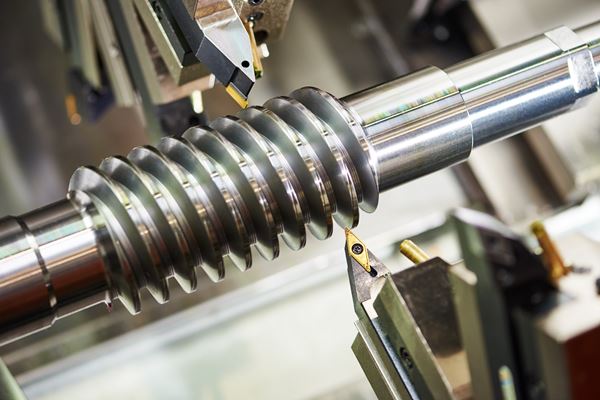

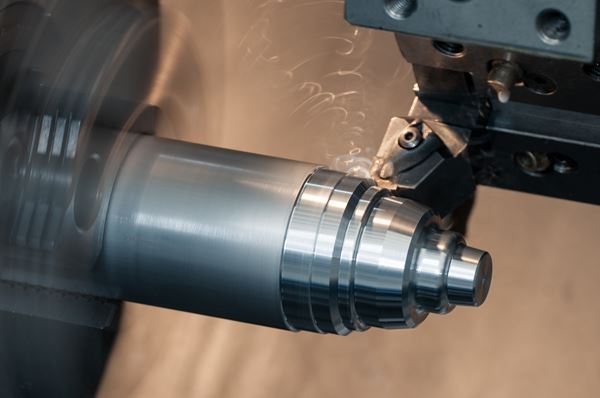

Treipingil saab töödelda silindrilisi või koonilisi toorikuid. Treimisel kinnitatakse silindriline detail pöörleva padruni külge ning lõiketera ise ei pöörle. Lõiketera liigub vastavalt vajadusele kahes suunas: edasi-tagasi, vasakule-paremale.
