Raalprojekteerimine

Raalprojekteerimine (ingl k computer-aided design, CAD) on arvutitarkvara abil toodete, masinate ja seadmete kujundamine. Selle tarkvaraga saab arvutis detaili omadusi analüüsida ning selle abil terviku projekteerida.

Joonestamistarkvara kasutamine

Iga tervik koosneb väiksematest detailidest, mis luuakse algul tasapinnal ning hiljem muudetakse ruumiliseks. Detaili saab vajaduse korral programmi abil muuta. Näiteks saab seda lõigata, et saada lõplik kuju.

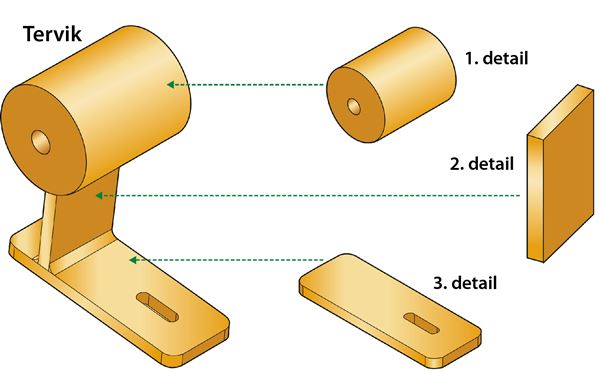

Terviku kokkupanemine.

Joonestusprogrammides saab luua nii tahk- kui ka pöördkehi.

Tahkkeha joonestamiseks tuleb kõigepealt punkte omavahel ühendades joonestada tasapinnaline kujund. Arvuti tuvastab kinnise kontuuri ning värvib selle. Seejärel valitakse tööriistaribalt vahend, millega on võimalik pindu „lükata” ja „tõmmata”. Selle tööriistaga saab valitud pinda liigutada soovitud kõrguseni.

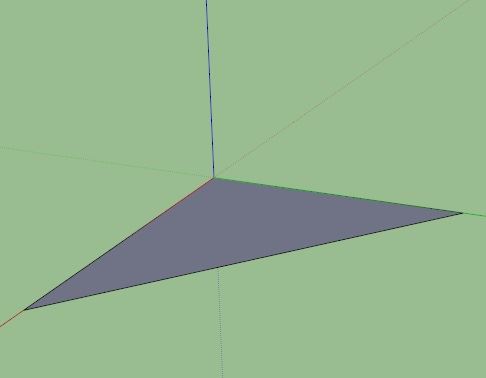

Tasapinnalise kujundi joonestamine.

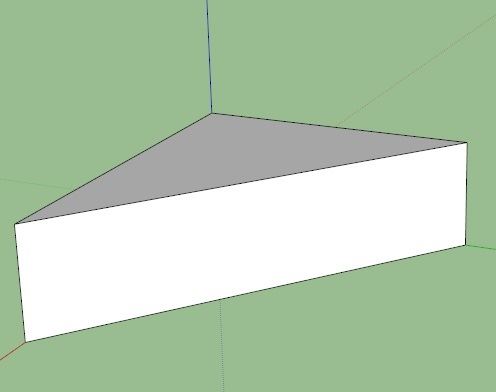

Kujundi kõrgusesse tõstmine muudab selle kolmemõõtmeliseks.

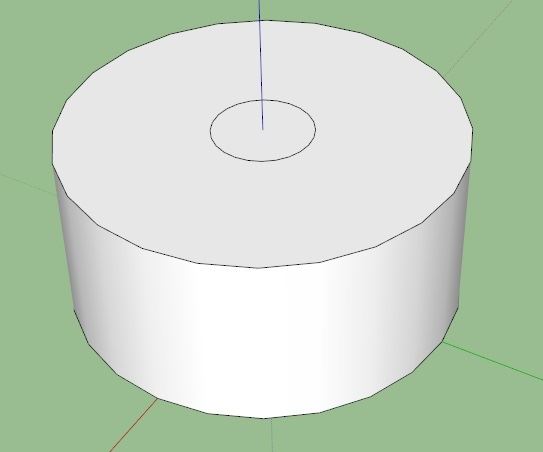

Pöördkehi saab joonestada samasugusel meetodil. Silindrit joonestades tuleb kõigepealt joonistada kujundi põhi ning siis „lükata” või „tõmmata” kujund sobiva kõrguseni. Koonust joonestades tuleb kõigepealt joonistada silinder ning seejärel koondada ülemine „põhi” ühte punkti. Kera joonestamiseks on vaja joonistada üksteisega risti kaks ringi ning seejärel tööriistaribalt valida vahend, mis ringid omavahel ühendaks. Samal moel saab koostada ka ülejäänud kujundeid (nt sõõrik, sfäärid).

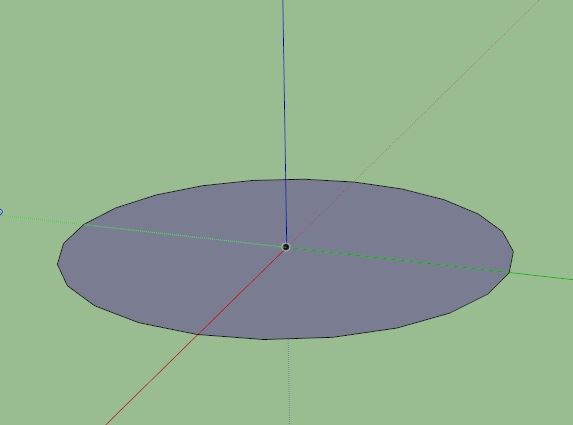

Tasapinnalise kujundi joonestamine.

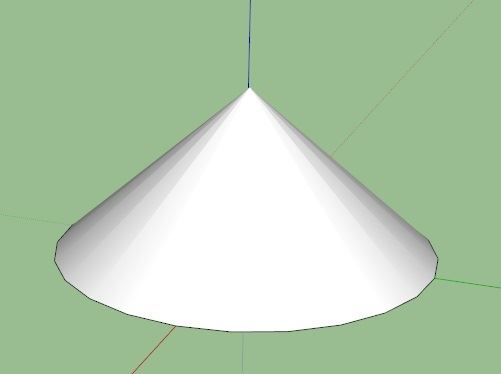

Koonuse joonestamine, kus ülemine "põhi" koondub ühte punkti.

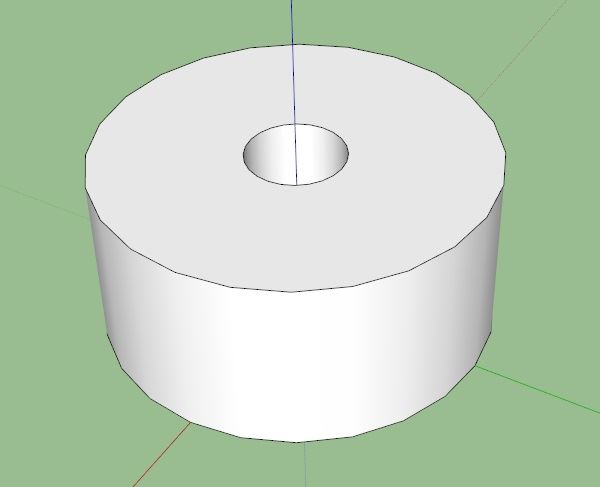

Detaili lõigatakse samal põhimõttel, nagu luuaksegi. Juba valmis kujundi külge saab kasutada uue tasapinnana ning seal punkte ühendades luua uusi kontuure, mida hiljem saab „tõmmata” ja „lükata”.
