Soojus taastuvast energiast

Sõnavara

  • termaalne – maasisese soojusega seotud
  • primaarne – esmane
  • sekundaarne – teisene

Soojuspumbad

Soojuspumbaga on võimalik vähendada küttekulusid ning kasutada keskkonnahoidlikumat viisi soojuse tootmisel. Tuntumad soojuspumba tüübid on maa- ja õhksoojuspump. Soojust pumbatakse samal põhimõttel kui vett. Vesi voolab ülevalt alla iseenesest, kuid alt üles peab seda pumpama. Soojus liigub soojemalt kehalt külmemale samuti iseenesest, teistpidi peab seda liigutama kasutades välist energiat. Soojuspumbad kasutavad elektrienergiat ja pumpavad soojust külmemast keskkonnast soojemasse. Eesti oludes on maasoojuspump kütmiseks üsna otstarbekas soojuspumba tüüp.

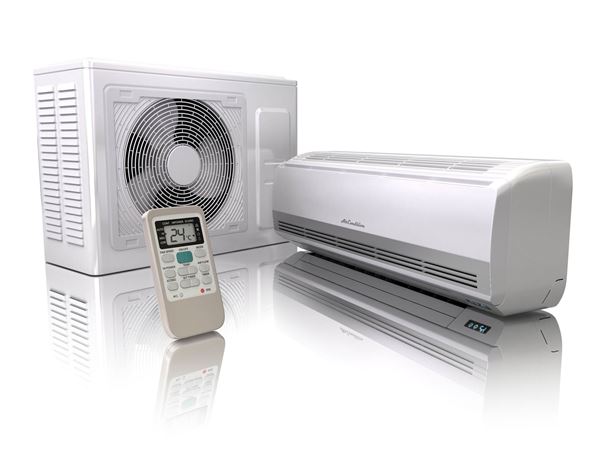

Õhksoojuspumba komplekt, kuhu kuulub välismoodul, sisemoodul ja pult.

Maapõueenergia

Geotermaal- ehk maapõueenergia saamiseks kasutatakse soojust, mis on salvestunud maasiseste kivimisulamite ehk magma kihtides, kus temperatuur ulatub isegi tuhandete kraadideni. Energiat saab kätte nt maasoojus­pumpadega ning seda saab kasutada nt majade kütmiseks. Kuna maakoor on paks, on kuumadele kihtidele raske ligi pääseda. Mõnes piirkonnas (nt laamade äärealadel) on aga maakoor väga õhuke ning kuumad kivimid on maapinnale lähemal. Siiski saab maasoojust ära kasutada ka mujal, sest maa sisemus on soe ka kuumadest kihtidest kaugemal.

Suurim geotermiline elektrijaam on Islandil. Kuna saar on väga vulkaaniline, on maapõue soojust lihtne kasutada. Seetõttu saab ligikaudu 87% sealsetest hoonetest oma soojuse ja sooja vee just geotermaal­soojusest.

Islandil asuv Strokkuri geiser, mis purskab ligikaudu iga 6-10 minuti järel. Geisripurske ajal vabaneb maapõuest energia.

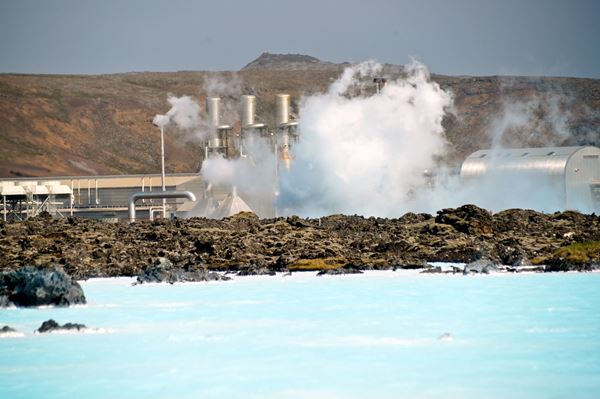

Geotermiline elektrijaam Islandil.

Maasoojuspump

Eestis kõigub õhutemperatuur aasta jooksul palju, kuid suvel talletub maapinda nii palju soojust, et isegi talvel pakasega pole 1 meetri sügavusel maa külmunud. Seega võib selliselt sügavuselt saadud soojust kaudselt nimetada ka päikeseenergiaks. Maasoojuspump kasutab 1 m sügavusele maa sisse talletunud soojusenergiat, millega saab kütta eramuid või väiksemaid korterelamuid ning kontorihooneid. Maasoojuspump koosneb maakollektorist, kompressorist ning jaotustorustikust. Kollektori torudes madala rõhu all voolav soojuskandja on maapinnaga võrreldes madalamal temperatuuril, mistõttu maapind seda soojendab. Elektriline kompressor suurendab jaotustorudes rõhku ning soojuskandja kuumeneb veelgi. Soojus eraldub ruumi radiaatorite või põrandakütte kaudu. Jahtunud ning kõrgel rõhul soojuskandja pihustatakse madala rõhu all olevasse maakollektorisse ning tsükkel kordub.

Kollektori torud peab Eestis paigaldama üsna täpselt 1 m sügavusele, sest sügavamate torude ümbrust ei suuda päike piisavalt soojendada, kõrgemal on aga pinnase külmumise oht. Kollektori torud peavad olema üksteisest vähemalt 1 m kaugusel. Kollektori jaoks on vaja üsna suurt maapinda – iga ruutmeetri köetava pinna kohta on tarvis vähemalt 3 m pikkust kollektortoru, st 100 m2 köetava pinnaga maja vajab vähemalt 300 m pikkust maakollektorit.

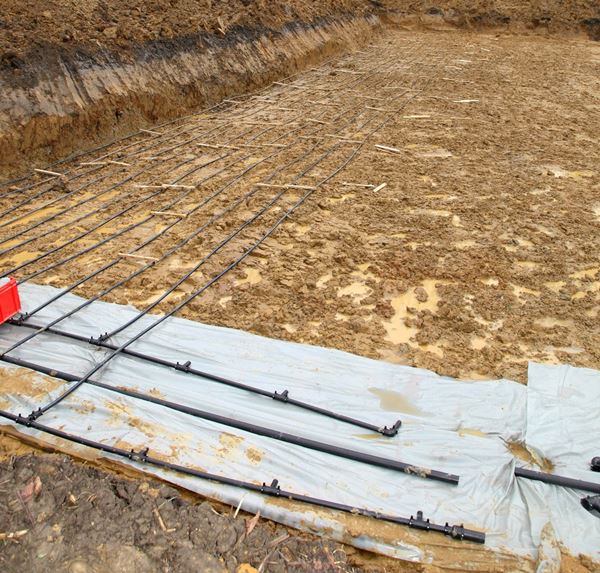

Maasoojusenergia kogumiseks vajaliku kollektori paigaldamine.

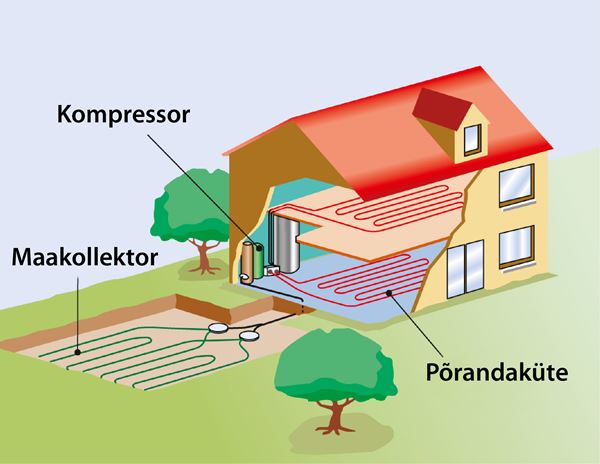

Maasoojusenergia kasutamiseks vajalike osade paigutus.

Küsimused

  1. Miks on maasoojuspump õhksoojuspumbast talvel otstarbekam? Aga kuidas on lugu kevadel?
  2. Miks nimetatakse maasoojuspumba soojusallikaks mõnikord päikeseenergiat?
  3. Nimeta sellise küttesüsteemi kaks head ning kaks halba külge.

Päikeseenergia

Päikesekiirguse energiat kasutatakse põhiliselt soojuse ja elektri tootmiseks. Soojust toodetakse päikesekütte­seadmete, elektrit aga päikesepaneelidega. Päikesepaneelidega toodetud elektrit saab kohe kasutada või müüa elektrivõrku. Kuna Eestis on peamisel kütteperioodil päikesekiirgust väga vähe, pole mõistlik talvel päikesesoojusega arvestada. Siiski saab päikeseenergiaga aasta ringi tarbevett soojendada. Lõunamaades, kus päike on intensiivsem, kasutatakse päikeseenergiat märksa rohkem kui siin. Paljud päikesepaneelid toodavad energiat juba vähese valgusega, st ka pilvise ilmaga on võimalik saada arvestatav kogus energiat.

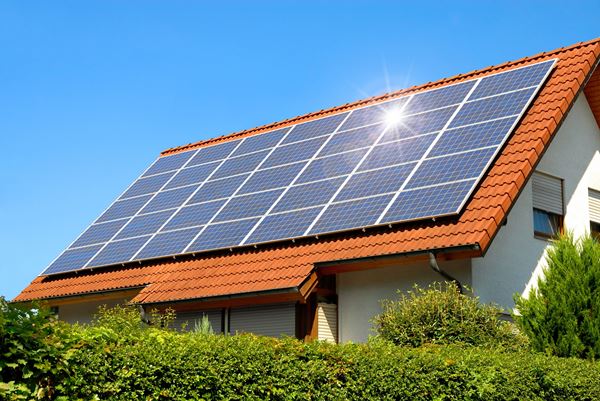

Päikesepaneelid elumaja katusel.

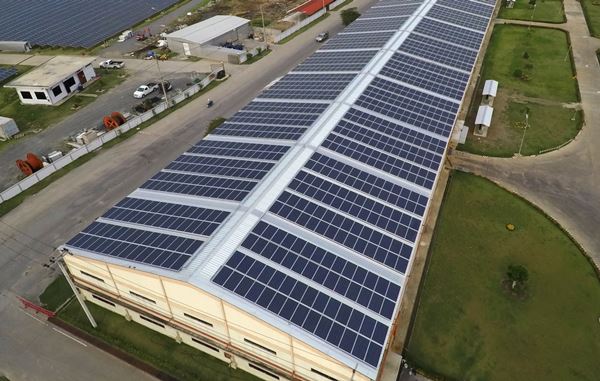

Päikesepaneelid annavad energiat suurele laohoonele.

Suurimaid päikeseelektrijaamad

Eesti üks suurimaid päikeseelektrijaamu asub Orissaare vallas ja alustas tootmist 2016. aasta augustis. Elektrijaama koguvõimsus on 280 kW ning eeldatavalt toodab aastas kuni 300 000 kWh elektrienergiat.

Maailma suurim päikeseenergiajaam avati 2013. aastal Araabia Ühendemiraatides Abu Dhabis. Paneelid asuvad kõrbes ligikaudu 25 km2 suurusel alal ja need toodavad elektrit 20 000 majapidamise jaoks.

Abu Dhabis asuva päikeseenergiajaama Shams paraboolsed peeglid koguvad päikesekiiri.

Tarbevee soojendamine päikeseenergiaga

Päikeselt on võimalik saada nii soojus- kui ka elektrienergiat. Elektrienergiat saadakse päikesepatareide abil, kuid soojust on võimalik ammutada mitmel moel. Üks lihtsamaid mooduseid on soojendada päikesega tarbevett.

Vett soojendavad päikesepaneelid on päikese­patareidega võrreldes teistsuguse ehitusega. Paneelide ülemine kiht on klaasist, millest soojendavad päikesekiired läbi lähevad. Klaasi all voolab glükoolilahus, millest samuti kiired läbi lähevad. Kütte vedelikuna ei saa kasutada vett, vaid erilisi aineid, mis kannataksid ka suuri miinuskraade. Näiteks etüleen­glükooli 50% vesilahuse külmumis­temperatuur on -37 ℃. Lahuse all on tume materjal, mis neelab nii päikese valgust kui ka soojust. Materjalis neeldunud soojus levib temperatuuride erinevuse tõttu külmemale lahusele. Materjali all on isoleeriv kiht, seega levib enamik tumedas materjalis neeldunud soojusest lahusele.

Tarbevee soojendamine toimub kahes etapis. Soojuskandja, milleks on tavaliselt glükoolilahus, ringleb primaar­ahelas, mis kannab soojust päikese soojendatavatelt paneelidelt veemahutisse. Mahuti on sekundaar­ahela osa ning toimib ka suure soojusvahetina, kus tarbevett soojendatakse. Pane tähele, primaarahela soojuskandja ei puutu tarbeveega kokku, vaid kütab soojusvahetuse kaudu mahutis olevat vett. Mahutisse siseneb külm tarbevesi, mida saab peale päikese­paneelide soojendada veel katlaga. See soojendab vett siis, kui päike ei paista. Tarbija soojavee­kraanist voolab mahutis soojendatud vesi.

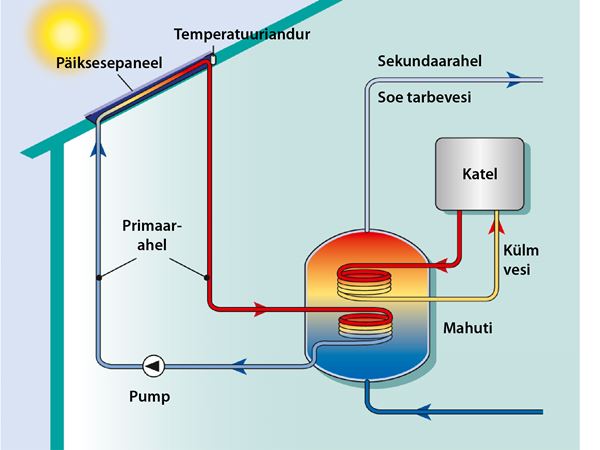

Päikeseenergiaga tarbevee soojendamine.

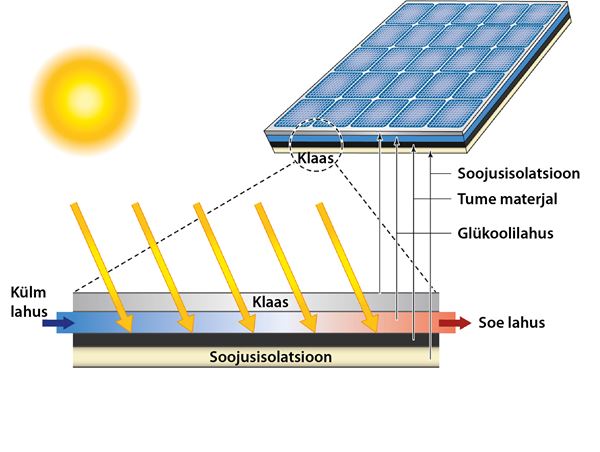

Päikesepaneeli tööahelad.

Milline paneeli osa päikeseenergiat „püüab”?

  • Klaas
  • Tume materjal
  • Vedelik

Miks vedelik päikesepaneelis soojeneb?

  • Kuna paneelides kasutatakse vee asemel glükoolilahust
  • Kuna soojus liigub soojenenud tumedalt materjalilt külmemale lahusele

Kas isoleeriv kiht suurendab või vähendab päikesepaneeli kasutegurit?

  • Suurendab
  • Vähendab

Küsimused

  1. Seleta, miks on paneelis tumeda materjali all soojusisolatsioon.

Energiatõhusus

Energiatõhusus on kasuliku ja kulutatud energia suhe. Tõhus energiakasutus hõlmab tehnoloogiat ja meetmeid, mis vähendavad töö tegemise elektrikulusid, nt kontorite ja kodude energiaga varustamine. Efektiivne energia kasutamine on kasulik keskkonnale ning hoiab ka oluliselt raha kokku.

Juba hoone projekteerimisel tuleb energia­tõhususega arvestada. Oluline on teada, millised on maja kasutamise eesmärgid ja võimalikud energiavajadused. Tähtis on hoone kompaktne kuju, näiteks L-kujulise maja energiatarve on kuubiku­kujulisest suurem, kuna sellel on rohkem seinapinda, mis põhjustab soojuskadusid. Oluline on hoonet ümbritsev maastik ja keskkond. Näiteks võivad suured puud tekitada varje ning takistada päikese pääsemist hoonesse. Suuremad aknad on targem planeerida lõuna­poolsetesse seinadesse ning põhjapool neid pigem vältida.

Hiinas asuv Pearl River Tower on üks maailma energiatõhusaim kõrghoone. Selle ehitamisel on kasutusele võetud päikesepaneelid, fotogalvaanilised elemendid, elektri­tuulikud, kõrgendatud põrandate alused ventilatsiooni­süsteemid, kiirgussoojendus­süsteemid, jahutuslaed jpm.

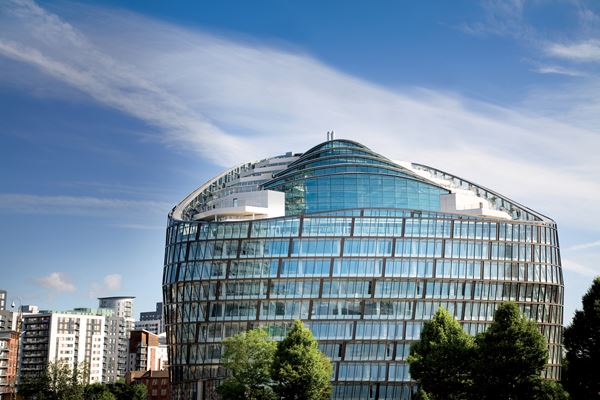

Manchesteris asuv One Angel Square on maailma kõige energiatõhusam hoone. Lisaks paljudele säästlikele lahendustele kogutakse ja kordus­kasutatakse hoones ka vihmavett.

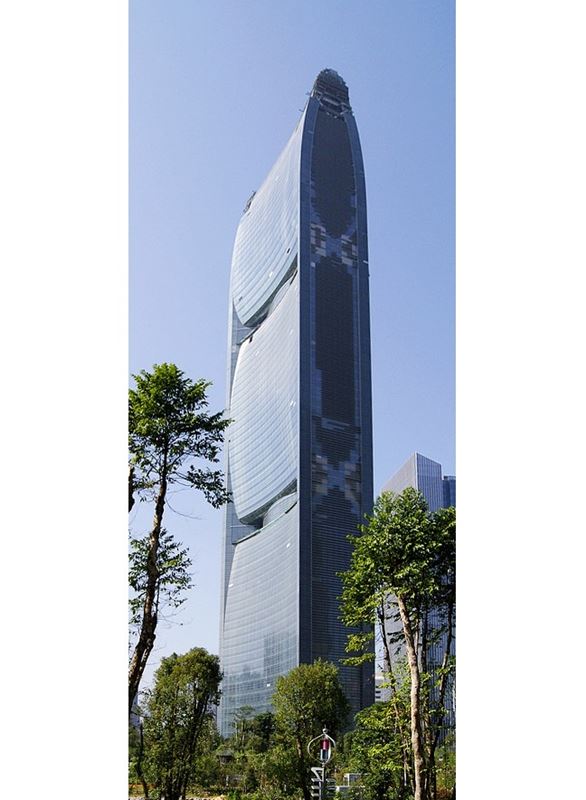

Pearl River Tower on väga energiatõhus kõrghoone.

Põhiteave

Koduautomaatikas kasutatakse nii taastuvaid kui ka taastumatuid energiaallikaid. Taastuvad energiaallikad on näiteks ja .

Eesti kliimas taastuvate energiaallikatega võimalik kodu kütta.
